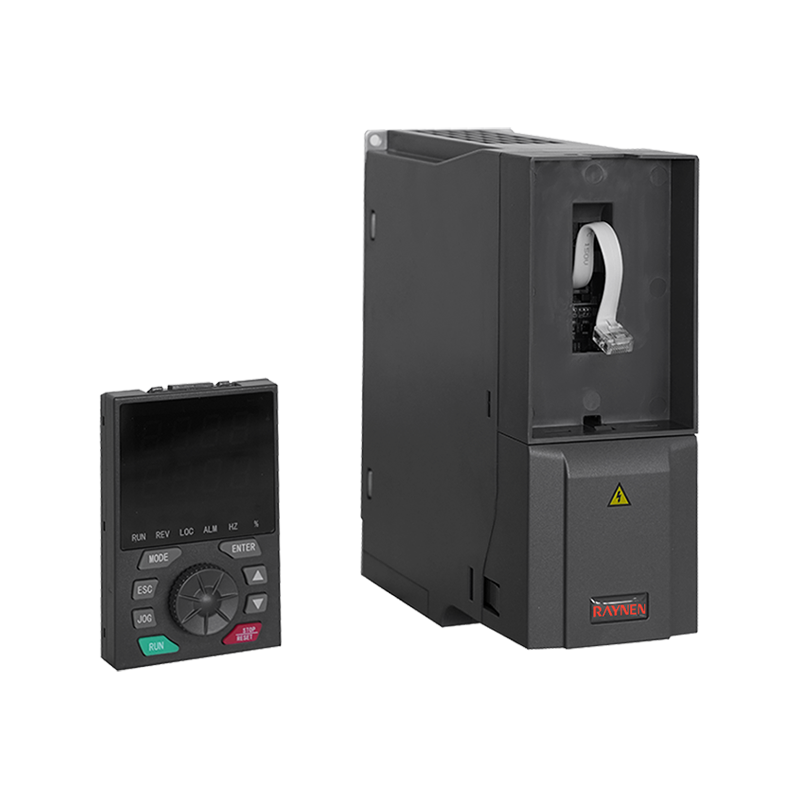

Termék összefoglaló
Értelem és egyszerűség

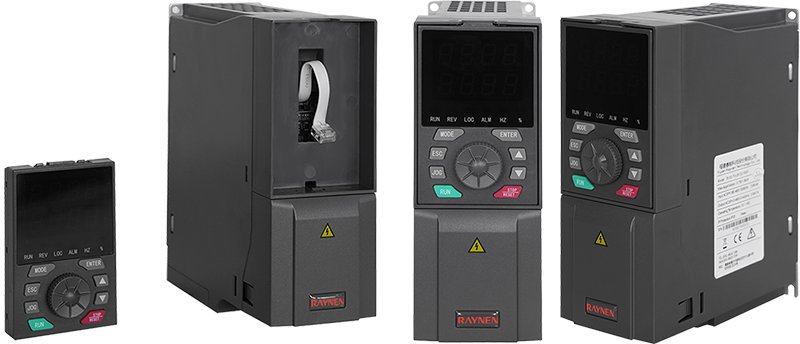

| | A külső billentyűzet támogatja a kétsoros használatát | | Négyrétegű áramköri lap kialakítás, háromszoros védőfesték szórással |
| | Teljesen automatikus késztermék tesztelés terheléssel | | A dupla CPU stabilabbá teszi a működést |
| | Egyenes és széles hőelvezető fogfelület, magas hőmérsékleten dolgozik | | Érlelés magas, 60 fokos hőmérsékleten 48 órán keresztül |
| Paraméteres | ||

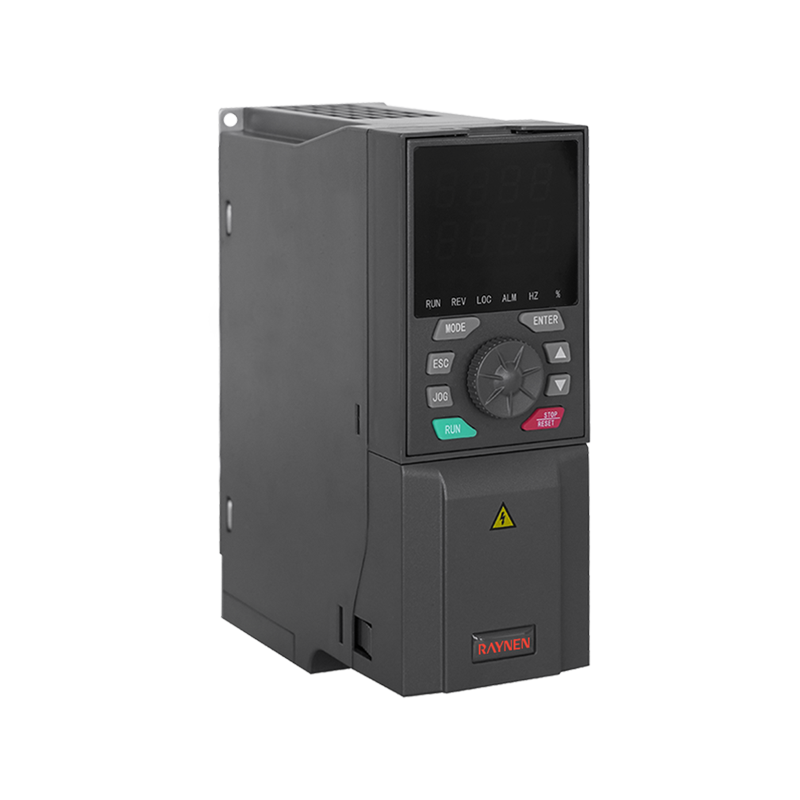

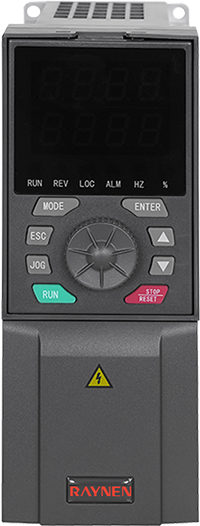

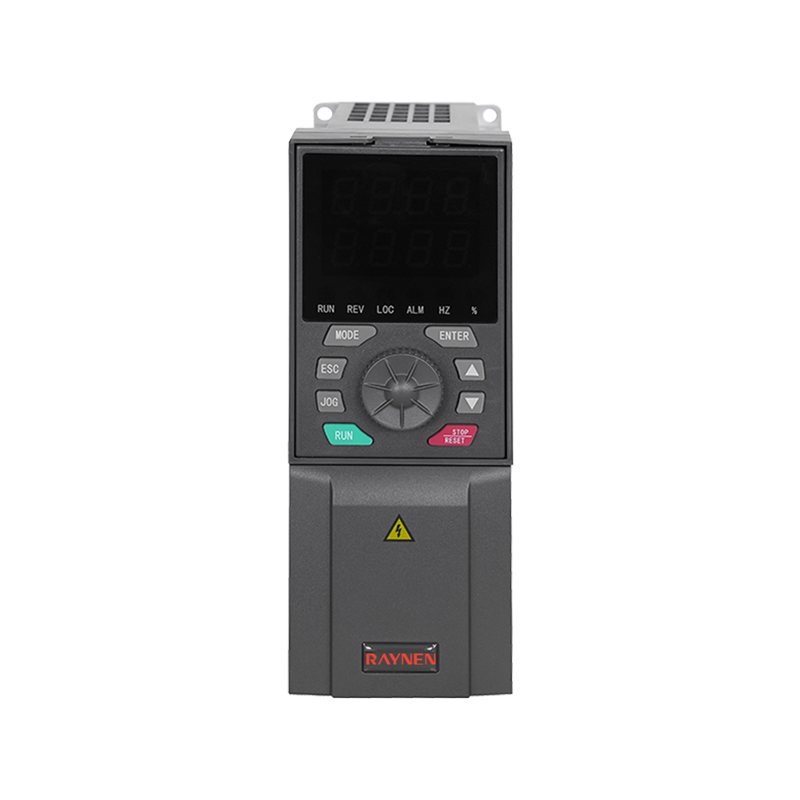

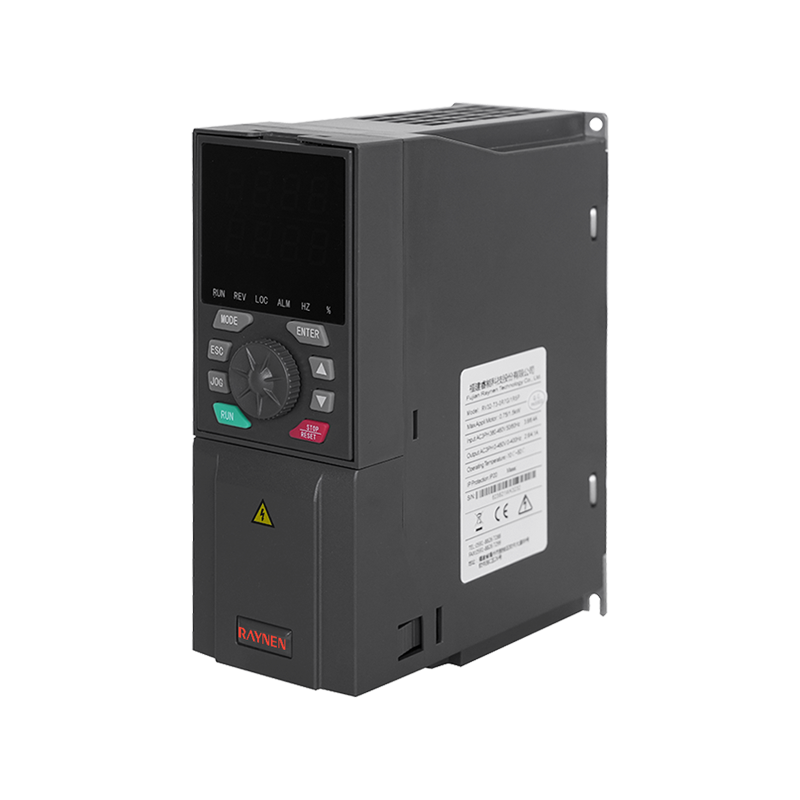

 | Modell | RVE32-T3-0R7G/1R5P ~ RVE32-T3-3G/4P |
| Feszültség | 380V | |
| P névleges (kW) | 0,75/1,5/2,2/3/4 | |
| Névleges bemeneti áram (A) | 3,6/6,4/8,7/10,9/14 | |
| Névleges kimeneti áram (A) | 2,6/4,1/5,5/6,9/9,5 | |
| Méretek (mm) | 206*76,5*168,5 | |
| Beépítési méret (mm) | 195*66,5 | |

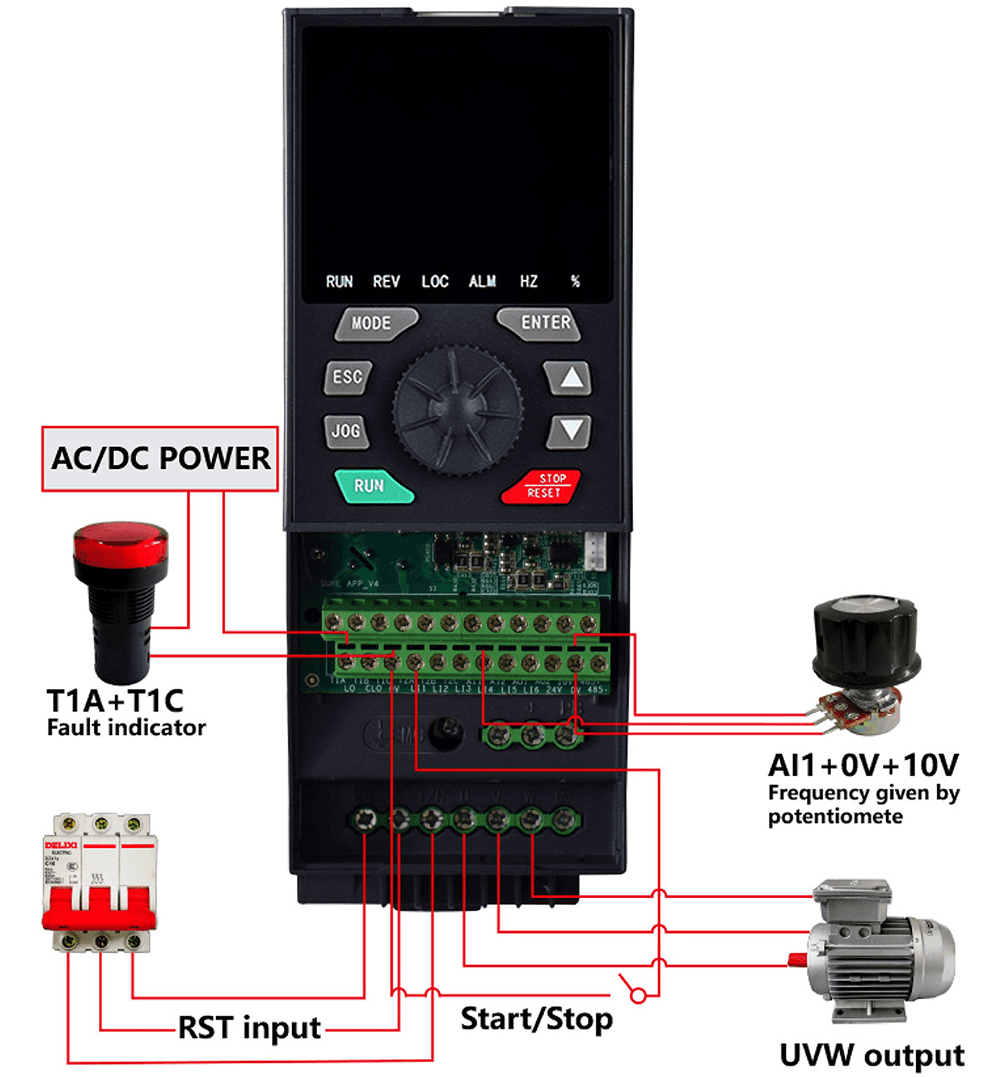

Paraméter beállítások

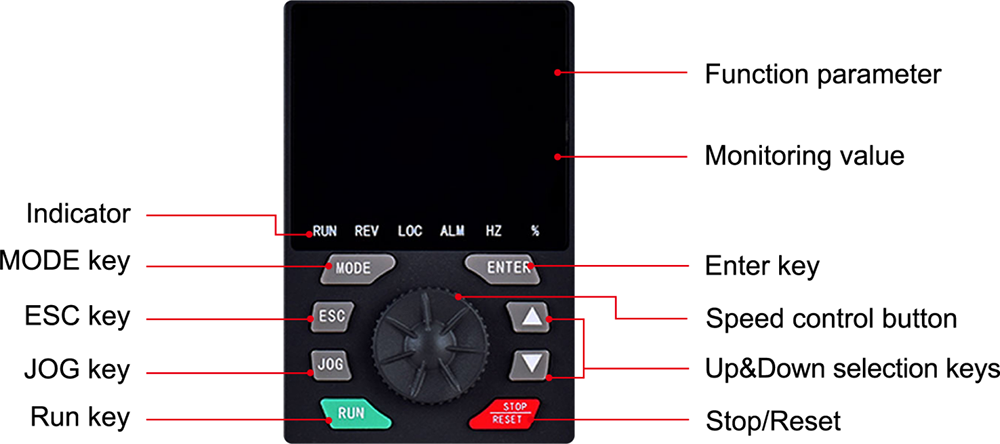

Kezelési útmutató a billentyűzethez
Modellnómenklatúra
Kiválasztási táblázat Háromfázisú T3 típus (műanyag tok)
| Inverteres modell | G-típusú gép (nagy terhelés) | P-típusú gép (könnyű terhelés) | Méretek (mm) | Beépítési méret (mm) | ||||||||
| Én (A) | kimentem (A) | P névleges (kW) | Én (A) | kimentem (A) | P névleges (kW) | H | W | D | H1 | W1 | Rekesznyílás | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Megjegyzések: 380V VFD esetén a 37KW és az alatti termékek alapfelszereltségként beépített fékegységgel, 45KW-185KW beépített fékegységgel, 200-800kW külső fékegységgel szerelhetők fel.
Teljesítmény és konfiguráció
| Alapvető alkalmazási funkciók | |
| Alacsony frekvenciájú nyomatéknövelés | A feszültségnövelés és a nyomatéknövelés körülbelül 0,1-30,0%-kal növelheti a V/F vezérlés és a fordulatszám-érzékelő nélküli nyomatékszabályozás alacsony frekvenciájú nyomatékát. |
| V/F görbe | Lineáris típus, többpontos típus |
| Gyorsulási/lassulási görbe | Lineáris vagy S alakú gyorsítás és lassítás: három gyorsulási és lassulási időcsoport: gyorsítási és lassítási időtartomány: 0-3200 s |
| Automatikus feszültségszabályozás (AVR) | Amikor a hálózati feszültség megváltozik, automatikusan állandóan tudja tartani a kimeneti feszültséget |
| Beépített PID | Zárt hurkú vezérlőrendszer, amely könnyen megvalósítja a folyamatvezérlést |
| DC fékezés | DC fékezés range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog vezérlés | A motor azonnal indítható és leállítható; léptetési frekvencia beállítási tartománya: 0,0-20,0 Hz; jog stop mód: lassítás/szabad/DC fékezés |
| Frekvencia ugrás | Három ugrófrekvencia pont és a megfelelő ugrási frekvencia tartomány állítható be, hogy az inverter ne működjön ebben a frekvenciasávban |
| Többsebességes | Legfeljebb 15 állítható be 4 logikai bemeneti porton keresztül =Működési frekvencia |
| Bemenet összegzése | Használja a 2 analóg bemenet algebrai eredményét frekvencia beállításként, így rugalmasabbá teszi a frekvencia beállítást |
| Váltás 2 motorparaméter-készlet között | Két motorparaméter-készlet szabadon beállítható és kapcsolható az aktuális hajtott motorhoz |
| Inverter védelem | Bemeneti/kimeneti fáziskimaradás elleni védelem, alulterhelés észlelése, túlnyomaték elleni védelem, feszültségcsökkenés elleni védelem, túlfeszültség védelem, túláramvédelem, túlmelegedés elleni védelem, fázis-fázis közötti rövidzárlat elleni védelem |
| Motorvédelem | Motor hővédelem, Motor áramkorlátozás, Motor túlterhelés, Motor rövidzárlat |
| Elektromos jellemzők | |
| Bemeneti feszültség | Háromfázisú váltóáram, 380-480V, 50/60Hz |
| Kimeneti feszültség | 0-100% bemeneti feszültség, 0,5Hz-400Hz |
| Vezérlési mód | Állandó nyomaték V/F, kvadratikus terhelés V/F, érzékelő nélküli vektorvezérlés, energiatakarékos üzemmód |
| Kapcsolási frekvencia | 1,5kHz-12kHz Az automatikus kapcsolási frekvencia beállítás funkció beállítható: a hőmérséklet emelkedésekor a kapcsolási frekvencia automatikusan csökken Amikor a hőmérséklet visszatér a normál értékre, a kapcsolási frekvencia visszaáll a kezdeti értékre |
| Túláram képesség | 150% névleges kimeneti áram 60 s, 200% névleges kimeneti áram 2 s |
| Vezérlő jel | ||
| Frekvencia beállító jel | Integrált kezelőpanel | Membránkapcsoló (gomb), sebességszabályozó gomb (potenciométer) |
| Külső jel | FEL/LE beállítás, analóg bemenet, többsebességes, külső panel, soros kommunikáció | |
| Start & Stop vezérlőjel | Integrált kezelőpanel | RUN, STOP gombok |
| Külső jel | Logikai bemeneti terminál, külső panel, soros kommunikáció | |
| Vezérlőáramkör jellemzői | ||
| Belső tápegység elérhető | 10V 24V | 10VDC±5%, maximális áramerősség 10mA, referencia potenciométerhez 24VDC±5%, maximális áramerősség 100mA, logikai bemeneti porthoz |
| Analóg bemenet | AI1 | Feszültség analóg bemenet: 0-5VDC vagy 0-10VDC, impedancia 30k Aktuális analóg bemenet: 0/4-20mADC, impedancia 250Ω Felbontás: 10 bites A/D konverzió Gyári alapbeállítás: 0-5VDC feszültség bemenet |
| AI2 | Feszültség analóg bemenet: 0-10VDC, vagy PTC szonda bemenet Felbontás: 10 bites A/D konverzió | |
| Logikai bemenet | LI1-LI8 | 0-24VDC tápegység A pozitív logika (forrás) és a negatív logika (nyelő) nem kötelező, és a gyári alapértelmezés a negatív logika Előre, hátramenet, futás, hibatörlés, többsebességes és egyéb 69 funkció opcionális A 15 kW alatti termékek (beleértve) csak LI1-LI6-tal rendelkeznek |
| AI1, AI2 Kényszerített érvényes bevitel | A 15 kW alatti invertereknél (beleértve) az AI1 és az AI2 logikai bemenetként állítható be. Az F309 és F310 kényszerített érvényes bemenetek, és konfigurációs funkcióik mindig érvényesek bekapcsoláskor. | |
| Analóg kimenet | AO1, AO2 | Feszültség analóg kimenet: 0-10VDC, minimális terhelési impedancia 470Ω Aktuális analóg kimenet: 0/4-20mA, maximális terhelési impedancia 700Ω Felbontás: 8 bit A kimeneti frekvencia, a kimeneti áram, a fordulatszám beállítása, a soros kimeneti adatok és egyéb funkciók opcionálisak |
| Logikai kimenet | LO, CLO | Nyitott kollektor, maximális áramerősség 100mA, maximális feszültség 30VDC Logikai kimenet vagy impulzus kimenet opcionális, a gyári alapbeállítás a logikai kimenet A kimeneti frekvencia, a kimeneti áram, a sebesség beállítása, a soros kimeneti adatok és egyéb kimeneti funkciók opcionálisak |
| Relé kimenet | T1A, T1B, T1C T2A, T2B, T2C | T1A alaphelyzetben nyitott, T1B alaphelyzetben zárt, T1C közös pont T2A alaphelyzetben nyitott, T2B alaphelyzetben zárt, T2C közös pont Érintkezési kapacitás: 5A@250VAC, 5A@30VDC Hiba, riasztás, beállított frekvencia érkezés és egyéb funkciók opcionálisak A T1A alapértelmezés szerint hibás, a T2A alapértelmezetten működik |
| Soros kommunikáció | MODBUS-RTU, 2 vezetékes RS-485, terminál interfész | |
| Elektromos jellemzők | |
| AC meghajtó védelme | Bemeneti fáziskiesés elleni védelem, Kimeneti fáziskiesés elleni védelem, Alulterhelés-észlelés, Túlnyomaték-védelem, Alulfeszültség-védelem, Túlfeszültség-védelem, Túláram-védelem, Túlmelegedés-védelem, Fáziszárlat-védelem |
| Motorvédelem | Motor hővédelem, Motor áramkorlátozás, Motor túlterhelés, Motor rövidzárlat |
| Elektromos jellemzők | |||
| Védelmi szint | IP20 | Környezeti páratartalom | 95%-ban nincs páralecsapódás vagy víz felhalmozódása |
| Munka/tárolási hőmérséklet | -10-40°C/-20-60°C | Magasság | 1000 m alatt |
| Hűtési módszer | Kényszerített léghűtés | Telepítési hely | Beltéri |
