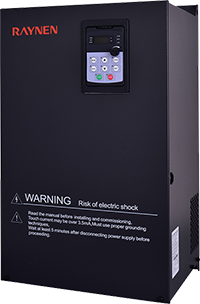

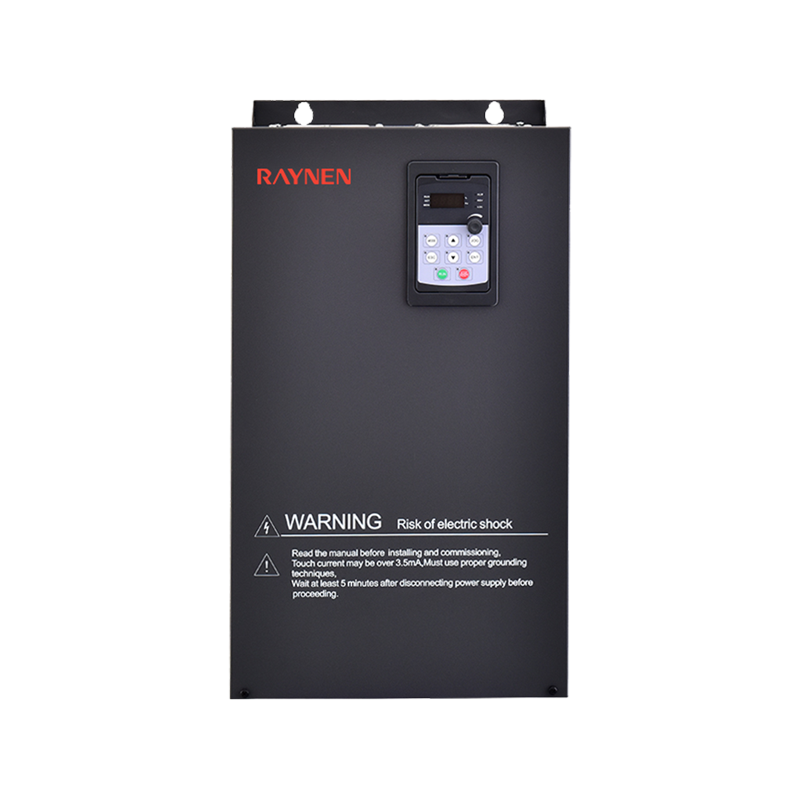

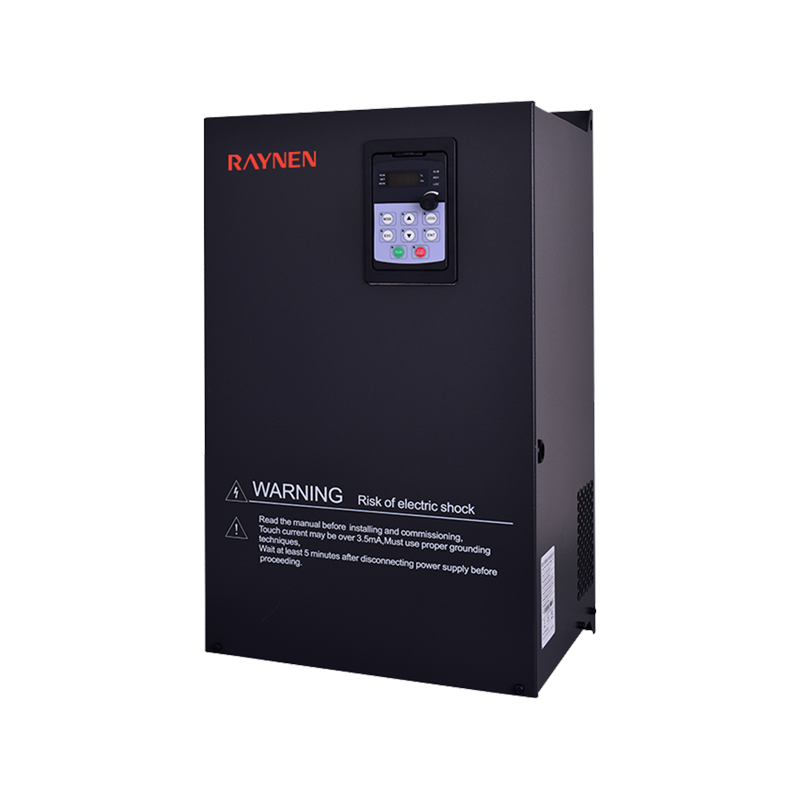

Termék összefoglaló
| Paraméteres | ||
 | Modell | RVE21-T3-45G/55P |
| Feszültség | 380V | |
| Névleges teljesítmény (kW) | 45/55 | |
| Névleges bemeneti áram (A) | 94/128 | |
| Névleges kimeneti áram (A) | 92/115 | |
| Méretek (mm) | 520*288*236 | |
| Beépítési méret (mm) | 500*200 | |
Integrált panel az egyszerű hibakereséshez
Modellnómenklatúra
Kiválasztási táblázat Egyfázisú S2 típus
| Inverteres modell | G-típusú gép (nagy terhelés) | P-típusú gép (könnyű terhelés) | Méretek (mm) | Beépítési méret (mm) | ||||||||
| Névleges bemeneti áram (A) | Névleges kimeneti áram (A) | Névleges teljesítmény | Névleges bemeneti áram (A) | Névleges kimeneti áram (A) | Névleges teljesítmény(kW) | H | W | D | H1 | W1 | Rekesznyílás | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Kiválasztási táblázat Háromfázisú T3 típus
| Inverteres modell | G-típusú gép (nagy terhelés) | P-típusú gép (könnyű terhelés) | Méretek (mm) | Beépítési méret (mm) | ||||||||
| én (A) | kimentem (A) | P besorolású (kW) | én (A) | kimentem (A) | P besorolású (kW) | H | W | D | H1 | W1 | Rekesznyílás | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
| RVE21-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE21-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||||||
| RVE21-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE21-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE21-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE21-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE21-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE21T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE21-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE21-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE21-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE21-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE21-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE21-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE21-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE21-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE21-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE21-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE21-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE21-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE21-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE21-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE21-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE21-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE21-T3-800G | 1380 | 1380 | 800 | | | | ||||||
Teljesítmény és konfiguráció
| Alapvető alkalmazási funkciók | |
| Alacsony frekvenciájú nyomatéknövelés | A feszültségnövelés és a nyomatéknövelés révén a V/F vezérlés és a fordulatszám-érzékelő nélküli vektorvezérlés alacsony frekvenciájú nyomatéka körülbelül 0,1-30,0%-kal növelhető |
| V/F görbe | Lineáris típus, többpontos típus |
| Gyorsulási/lassulási görbe | Lineáris vagy S alakú gyorsítás és lassítás: három gyorsulási és lassulási időcsoport: gyorsítási és lassítási időtartomány: 0-3200 s |
| Automatikus feszültségszabályozás (AVR) | Amikor a hálózati feszültség megváltozik, automatikusan állandóan tudja tartani a kimeneti feszültséget |
| Beépített PID | Zárt hurkú vezérlőrendszer, amely könnyen megvalósítja a folyamatvezérlést |
| DC fékezés | DC fékezés range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog vezérlés | A motor azonnal indítható és leállítható; léptetési frekvencia beállítási tartománya: 0,0-20,0 Hz; jog stop mód: lassítás/szabad/DC fékezés |
| Frekvencia ugrás | Három ugrófrekvencia pont és a megfelelő ugrási frekvencia tartomány állítható be, hogy az inverter ne működjön ebben a frekvenciasávban |
| Többsebességes | Legfeljebb 15 állítható be 4 logikai bemeneti porton keresztül =Működési frekvencia |
| Bemenet összegzése | Használja a 2 analóg bemenet algebrai eredményét frekvencia beállításként, így rugalmasabbá teszi a frekvencia beállítást |
| Váltás 2 motorparaméter-készlet között | Két motorparaméter-készlet szabadon beállítható és kapcsolható az aktuális hajtott motorhoz |
| Inverter védelem | Bemeneti/kimeneti fáziskimaradás elleni védelem, alulterhelés észlelése, túlnyomaték elleni védelem, feszültségcsökkenés elleni védelem, túlfeszültség védelem, túláramvédelem, túlmelegedés elleni védelem, fázis-fázis közötti rövidzárlat elleni védelem |
| Motorvédelem | Motor hővédelem, Motor áramkorlátozás, Motor túlterhelés, Motor rövidzárlat |
| Elektromos jellemzők | |
| Bemeneti feszültség | Háromfázisú váltakozó áram, 380-480 V, 50/60 Hz vagy egyfázisú váltakozó áram, 200-240 V, 50/60 Hz |
| Kimeneti feszültség | 0-100% bemeneti feszültség, 0,5Hz-400Hz |
| Vezérlési mód | Állandó nyomaték V/F, kvadratikus terhelés V/F, érzékelő nélküli vektorvezérlés, energiatakarékos üzemmód |
| Kapcsolási frekvencia | 1,5kHz-12kHz Az automatikus kapcsolási frekvencia beállítás funkció beállítható: a hőmérséklet emelkedésekor a kapcsolási frekvencia automatikusan csökken Amikor a hőmérséklet visszatér a normál értékre, a kapcsolási frekvencia visszaáll a kezdeti értékre |
| Túláram képesség | 150% névleges kimeneti áram 60 s, 200% névleges kimeneti áram 2 s |
| Vezérlő jel | ||
| Frekvencia beállító jel | Integrált kezelőpanel | Membránkapcsoló (gomb), sebességszabályozó gomb (potenciométer) |
| Külső jel | FEL/LE beállítás, analóg bemenet, többsebességes, külső panel, soros kommunikáció | |
| Start & Stop vezérlőjel | Integrált kezelőpanel | RUN, STOP gombok |
| Külső jel | Logikai bemeneti terminál, külső panel, soros kommunikáció | |
| Vezérlőáramkör jellemzői | ||
| Belső tápegység elérhető | 10V 24V | 10VDC±5%, maximális áramerősség 10mA, referencia potenciométerhez 24VDC±5%, maximális áramerősség 100mA, logikai bemeneti porthoz |
| Analóg bemenet | AI1 | Feszültség analóg bemenet: 0-5VDC vagy 0-10VDC, impedancia 30k Aktuális analóg bemenet: 0/4-20mADC, impedancia 250Ω Felbontás: 10 bites A/D konverzió Gyári alapbeállítás: 0-5VDC feszültség bemenet |
| AI2 | Feszültség analóg bemenet: 0-10VDC, vagy PTC szonda bemenet Felbontás: 10 bites A/D konverzió | |
| Logikai bemenet | LI1-LI8 | 0-24VDC tápegység A pozitív logika (forrás) és a negatív logika (nyelő) nem kötelező, és a gyári alapértelmezés a negatív logika Előre, hátramenet, futás, hibatörlés, többsebességes és egyéb 69 funkció opcionális A 220V 0,4kW-2,2kW és a 380V 0,4kW-1,5kW termékek csak 6 csatornával rendelkeznek: LI1-LI6 |
| AI1, AI2 Kényszerített érvényes bevitel | A 11 kW alatti invertereknél (beleértve) az AI1 és az AI2 logikai bemenetként állítható be. Az F309 és F310 kényszerített érvényes bemenetek, és konfigurációs funkcióik mindig érvényesek bekapcsoláskor. | |
| Analóg kimenet | AO1, AO2 | Feszültség analóg kimenet: 0-10VDC, minimális terhelési impedancia 470Ω Aktuális analóg kimenet: 0/4-20mA, maximális terhelési impedancia 700Ω Felbontás: 8 bit A kimeneti frekvencia, a kimeneti áram, a fordulatszám beállítása, a soros kimeneti adatok és egyéb funkciók opcionálisak A 220V 0.4kW-2.2kW és a 380V 0.4kW-1.5kW termékek csak 1 analóg kimenettel rendelkeznek, nevezetesen AO1 |
| Logikai kimenet | LO, CLO | Nyitott kollektor, maximális áramerősség 100mA, maximális feszültség 30VDC Logikai kimenet vagy impulzus kimenet opcionális, a gyári alapbeállítás a logikai kimenet Kimeneti frekvencia, kimeneti áram, fordulatszám beállítása és egyéb kimeneti funkciók opcionálisak |
| Relé kimenet | T1A, T1B, T1C T2A, T2B, T2C | T1A alaphelyzetben nyitott, T1B alaphelyzetben zárt, T1C közös pont T2A alaphelyzetben nyitott, T2B alaphelyzetben zárt, T2C közös pont Érintkezési kapacitás: 5A@250VAC, 5A@30VDC Hiba, riasztás, beállított frekvencia érkezés és egyéb funkciók opcionálisak A T1A alapértelmezés szerint hibás, a T2A alapértelmezetten működik A 220V 0.4kW-2.2kW és a 380V 0.4kW-1.5kW termékek csak 1 relé kimenettel rendelkeznek, azaz TA TB TC |
| Soros kommunikáció | MODBUS-RTU, 2 vezetékes RS-485, terminál interfész | |
| Elektromos jellemzők | |
| AC meghajtó védelme | Bemeneti fáziskiesés elleni védelem, Kimeneti fáziskiesés elleni védelem, Alulterhelés-észlelés, Túlnyomaték-védelem, Alulfeszültség-védelem, Túlfeszültség-védelem, Túláram-védelem, Túlmelegedés-védelem, Fáziszárlat-védelem |
| Motorvédelem | Motor hővédelem, Motor áramkorlátozás, Motor túlterhelés, Motor rövidzárlat |
| Elektromos jellemzők | |||
| Védelmi szint | IP20 | Környezeti páratartalom | 95%-ban nincs páralecsapódás vagy víz felhalmozódása |
| Munka/tárolási hőmérséklet | -10-40°C/-20-60°C | Magasság | 1000 m alatt |
| Hűtési módszer | Kényszerített léghűtés | Telepítési hely | Beltéri |
