01 Bevezetés:

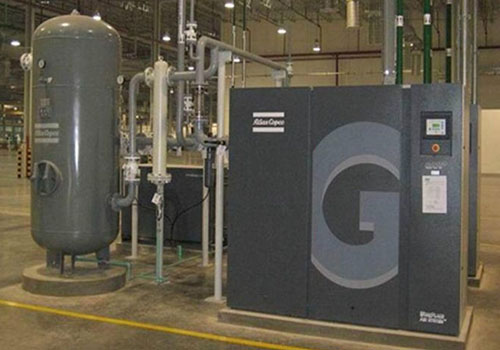

A légkompresszor egy olyan eszköz, amely egy motort használ a gáz kompressziós kamrában történő összenyomására, és a sűrített gáz bizonyos nyomására. Sokféle felhasználási területtel rendelkezik, és különféle iparágakban használható, mint például a kohászat, a gépgyártás, a bányászat, az elektromos energia, a textil, a petrolkémiai és így tovább. A légkompresszorok a nagy ipari berendezések (ventilátorok, szivattyúk, kazánok, légkompresszorok stb.) energiafogyasztásának 15%-át teszik ki. A vizsgálat után a légkompresszorok a következő hiányosságokkal rendelkeznek:

(1) Ha a kimeneti nyomás nagyobb, mint egy bizonyos érték, a tehermentesítő szelep automatikusan kinyílik, hogy az aszinkron motort üresjáratba állítsa, ami komoly energiapazarlás.

(2) Az aszinkron motor könnyen indítható és gyakran leállítható, ami befolyásolja a motor élettartamát.

(3) Rossz munkakörülmények és hangos zaj.

(4) Az automatizáltság alacsony, a kimeneti nyomás beállítása a szelep nyitásának mesterséges beállításával valósul meg. A beállítási sebesség lassú, az ingadozás nagy, a stabilitás instabil, a pontosság alacsony.

(5) A légkompresszor teljesítményfrekvenciájának indítóárama nagy, az elektromos hálózatra gyakorolt ​​​​hatás nagy, a motor csapágykopása nagy, és a berendezés karbantartása nagy. A fenti problémákra tekintettel egy frekvenciaváltót terveztek a csavaros légkompresszor energiatakarékos átalakítási sémájának megvalósítására. Az elemzés után a séma magas fokú automatizáltsággal, jelentős energiatakarékossággal és jó gyakorlatiassággal rendelkezik.

02 Jellemzők:

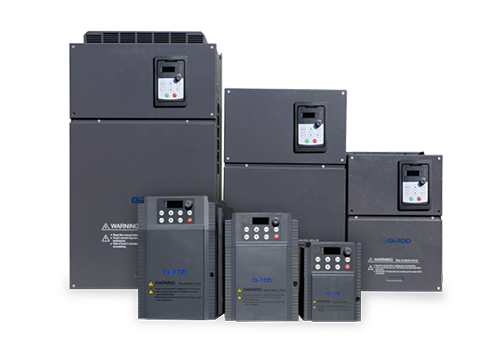

A D31 egy szekrénybe szerelhető inverter, a teljesítmény tartomány 0,75 KW ~ 500 KW, a bejövő feszültség 380 V ~ 480 V, a vezérlési módok pedig érzékelő nélküli vektorvezérlés és vektorvezérlés. A fordulatszám-érzékelő nélküli vektorvezérlés egyfajta vektorvezérlés, de fordulatszám-érzékelő nélkül a motor fordulatszám-visszacsatolási értékét a motormodell számításán keresztül becsülik meg. A fordulatszám-érzékelő nélküli vektorvezérlés szabályozási pontossága és dinamikus teljesítménye nem olyan jó, mint a zárt hurkú fordulatszámú vektorvezérlésé, de megvan az előnye is, hogy egyszerű a rendszer, nincs szükség sebességérzékelők karbantartására, és alacsony az ára, különösen a ventilátorok és szivattyúk esetében. A hagyományos V/f vezérléshez szintén nem kell fordulatszám-érzékelő, de nagy teljesítményű ventilátor- és szivattyúmotoroknál, például V/f vezérlésnél áramhurok vezérlés nélkül könnyen áramingadozást okozhat. A fordulatszám-érzékelő nélküli vektorvezérlés nemcsak fordulatszám-zárt hurokkal, hanem áramzárt hurokkal is rendelkezik, és a motor állandósult árama is stabilabb. A D31 rengeteg kliens terminállal rendelkezik, beleértve 8 digitális bemenetet (LI1~LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/TA-tól A-tól szabadon programozható, AI.

A MODBUS interfész a D31 szabványos konfigurációja, nincs szükség opcióra. A D31 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

A D31 sorozatú inverter beépített PID funkcióval rendelkezik, amely rugalmasabban működik. Az interfész vezérlésének számos módja van, amely lehet vezetékes vagy kommunikációs.

04 Rendszerbevezetés:

Ebben a rendszerben a rendszer két vezérlőhurokkal rendelkezik: frekvencia-átalakítás és teljesítményfrekvencia. Az eredeti teljesítményfrekvenciás indítórendszer alapján az inverteres vezérlőrendszert adják hozzá, hogy a légkompresszor az inverter meghibásodása utáni teljesítményfrekvencián indítható legyen anélkül, hogy ez befolyásolná a termelést. A frekvenciaváltó beépített PID funkcióján keresztül valósul meg a légkompresszor állandó nyomásszabályozása. A motor frekvenciaváltó működése stabilan tudja tartani a levegőtároló tartály kimeneti nyomását, és a nyomásingadozási tartomány nem haladhatja meg a ±0,2 bar-t.

05 Műszaki paraméter:

06 Helyszíni használat:

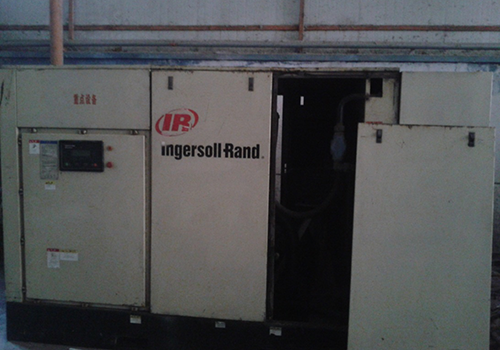

A helyszíni térnek megfelelően egy D31 sorozatú inverter kerül beépítésre a kapcsolószekrényen kívülre, az inverter telepítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D31 invertert használó légkompresszor frekvenciaátalakító rendszer több mint két éve üzembe helyezve jó gazdasági és társadalmi előnyöket ért el:

A vezérlőberendezés megbízhatóan működik, és alacsony a meghibásodási aránya;

A légnyomás stabil, így a csőhálózat rendszernyomás-változása ±0,2 bar tartományban marad, ami hatékonyan javítja a munkakörülmények minőségét;

Növelje a rendszer megbízhatóságát, csökkentse a légkompresszor zaját, és meghosszabbítsa a kompresszor élettartamát;

A gazdasági előnyök figyelemre méltóak, az energiaköltség 44,3%-kal csökken, a karbantartási költségek pedig jelentősen csökkennek. A tényleges működési statisztikák azt mutatják, hogy évente 651 900 kWh villamos energiát takaríthat meg. Kilowattóránként 0,3 jüannal számolva körülbelül 195 600 jüan villamosenergia-megtakarítást jelent. A villanyszámla több mint 20%-ot takarít meg, a befektetett forrás pedig körülbelül fél év alatt megtérülhet.

08 Ügyfélelőnyök:

A csőhálózat nyomása stabil és nem változik a gázfogyasztás változásával, ami javítja a gázellátás minőségét;

Csökken a berendezésre gyakorolt ​​hatás, a karbantartási és javítási mennyiség is csökken, és a karbantartási költségek is csökkennek;

Az energiatakarékos hatás figyelemre méltó, az inverteres vezérlőrendszer megnövekedett beruházása körülbelül fél év alatt teljesen megtérül.
