01 Bevezetés:

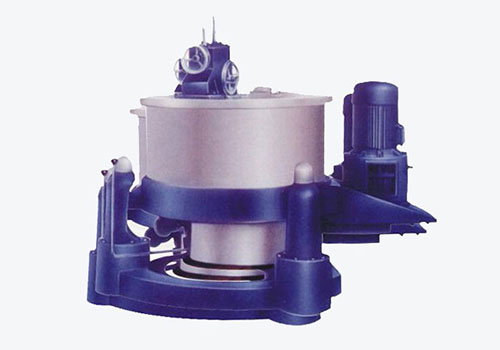

Az ipari centrifuga a vegyipar egyik fő berendezése. Főleg centrifugális erővel választja el a szilárd és folyadékot. A folyamat jellemzői szerint az anyag kezdetben túlnyomórészt szilárd-folyékony keverék, és a terhelés viszonylag nagy az induláskor. A centrifugális erő hatására a centrifugális erő kívülről kifolyik, így a folyadék egy része leválik, és a motor fordulatszámának további növelésével a terhelés is ennek megfelelően csökken. Az RVE32 frekvenciaváltó megfelel a technológiai követelményeknek, és megvalósítja a több különböző sebességen történő futás elválasztó hatását. Ipari vezérlőberendezésként széles körben alkalmazható ipari centrifugákban.

02 Jellemzők:

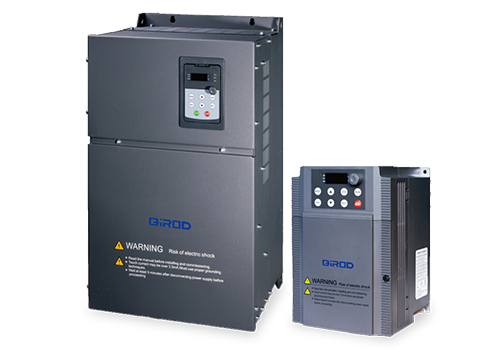

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül.

Az RVE32 rengeteg alállomással rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/AO szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· A névleges elektromos áram 250%-át biztosítja alacsony frekvenciájú működés és gyorsítás során, megfelel a centrifuga működés követelményeinek;

· A sebességszabályozás pontosságával a szabályozási pontosság 0,2%, és pontos sebességszabályozás érhető el;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Többfokozatú fordulatszám-szabályozás az ipari gyártási folyamat követelményeinek kielégítésére;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Az erős környezeti alkalmazkodóképesség, a teljesen független légcsatorna-kialakítás nagymértékben javíthatja a kemény környezetekkel, például olajszennyezéssel, porral és páratartalommal szembeni ellenállást;

04 Rendszerbevezetés:

Ebben a rendszerben egy RVE32 22KW-os invertert használnak a 22KW-os centrifuga meghajtására, és az inverter többsebességes funkciója háromsebességes szabályozást valósít meg, nevezetesen alacsony fordulatszámú, közepes sebességű és nagy sebességű működést. A gyors leállítás a külső fékegység és a fékellenállás révén érhető el.

05 Műszaki paraméter

06 Helyszíni használat:

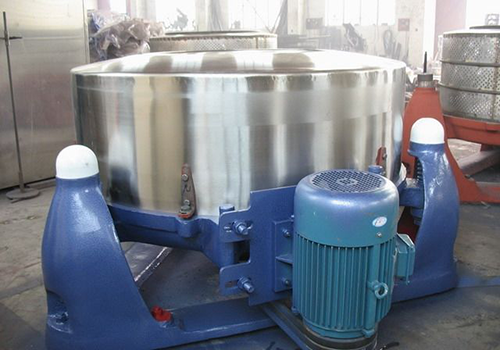

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó ipari centrifugavezérlő rendszert több mint három éve üzembe helyezték, és jó gazdasági és társadalmi előnyöket ért el: A vezérlőberendezés megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;  Fogadja el az energiafogyasztású fékezést, a lágy indítást és a lágy leállítást, nincs hatással az elektromos hálózatra;  Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;  A gazdasági haszon jelentős, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint két év alatt megtérülhet;

08 Ügyfélelőnyök:

Az energiafogyasztású fékezés használatával megtakarítható a fékbetétek költsége és a fékbetétek cseréjére fordított idő, a gyártási hatékonyság 15%-kal nő, és az átfogó előnyök jelentősen javulnak; Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;  A gazdasági előnyök figyelemre méltóak, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint két év alatt megtérül.
