01 Bevezetés:

A ventilátorterheléseket széles körben alkalmazzák, mint például a különféle termelési és háztartási kazánrendszerek befúvóventilátorai és indukált ventilátorai, központi klímaventilátor-egységei, frisslevegő-egységei, hűtőtorony ventilátorai, elszívó ventilátorai a különböző gyártóhelyeken, valamint a gyártósorokon található szárítók. A ventilátorok az ipari és bányászati ​​vállalkozások fő áramellátó berendezései. Az illetékes osztályok statisztikái szerint az országban a ventilátorok, szivattyúk és motorok beépített teljesítménye mintegy 35 000 MW, az áramfogyasztás pedig az országos áramfogyasztás mintegy 40%-át teszi ki. Ha az RVE32 invertert ventilátor üzemmódban használja, az energiamegtakarítási arány általában 20-60%, a beruházás megtérülési ideje pedig 1-3 év. Az előnyök nagyon jelentősek.

02 Jellemzők:

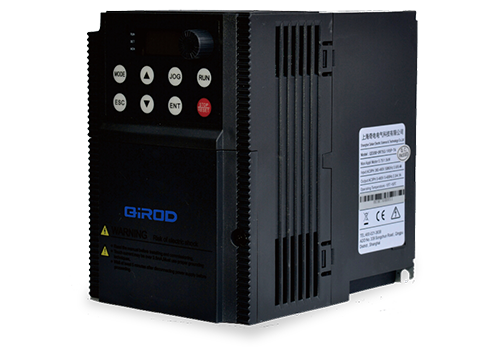

Az RVE32 egy szekrénybe szerelhető inverter, a teljesítmény tartomány 0,75KW-500KW, a bejövő hálózati feszültség 380V-480V, a vezérlési mód vektorvezérlés és vektorvezérlés sebességérzékelő nélkül. A fordulatszám-érzékelő nélküli vektorvezérlés egyfajta vektorvezérlés, amely a motormodell számításán keresztül becsüli meg a motor fordulatszám-visszacsatolási értékét. A fordulatszám-érzékelő nélküli vektorvezérlés szabályozási pontossága és dinamikus teljesítménye nem olyan jó, mint a zárt hurkú fordulatszámú vektorvezérlésé, de megvan az egyszerű rendszer előnyei is, nem kell sebességérzékelőt karbantartani, és alacsony ára, különösen alkalmas ventilátor- és szivattyúmotorokhoz. A hagyományos V/f vezérléshez szintén nem kell fordulatszám-érzékelő, de nagy teljesítményű ventilátor- és szivattyúmotoroknál, például V/f vezérlésnél áramhurok vezérlés nélkül könnyen áramingadozást okozhat. A fordulatszám-érzékelő nélküli vektorvezérlés nemcsak fordulatszám-zárt hurokkal, hanem áramzárt hurokkal is rendelkezik, és a motor állandósult árama is stabilabb.

Az RVE32 rengeteg kliens terminállal rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg bemenethez. Fix bemenet, 24 V-os segédtápegység digitális bemenethez használható, minden LI/A TA szabadon programozható, AI.

Az RVE32 sorozatú inverter beépített PID funkcióval rendelkezik, amely rugalmasabban működik. Az interfész vezérlésének számos módja van, amely lehet vezetékes vagy kommunikációs.

04 Rendszerbevezetés:

Ebben a kazánban összesen négy motor RVE32 frekvenciaváltót használ a gőz, a forró olaj és a forró füstgáz szabályozására. A forró füstgázt két 315 kW-os motor szabályozza, és csöveken keresztül a fő ventilátorhoz juttatja a fapép szárításához. Két 315 kW-os QD6000 inverter vezérli a két ventilátort, és az RVE32 kimeneti frekvenciájának beállításával szabályozza a ventilátorok kimenő teljesítményét, így valósítható meg a forró füst áramlásának pontos szabályozása, amely nemcsak megfelel a folyamat követelményeinek, de hatékonyabb is, mint a szélvédő használata. Energiahatékonyabb a forró füst áramlásának beállítása. A másik két 132 kW-os motor a gőzfejlesztőből származó gőzt, illetve a hőolajgenerátorból a forró olajat a keverőkamrába táplálja. A gőzfejlesztőben a gőzkibocsátás szabályozása szabályozhatja a gőzfejlesztő nyomását és hőmérsékletét, a hőolaj-generátorban a hőolaj-kibocsátás szabályozása pedig a hőolaj-generátor hőmérsékletét. Az RVE32 a gőz és a forró olaj teljesítményét is beállítja a motor kimeneti teljesítményének szabályozásával, hogy szabályozza a gőzfejlesztő nyomását és hőmérsékletét, valamint a forró olajgenerátor hőmérsékletét.

05 Műszaki paraméter:

06 Helyszíni használat:

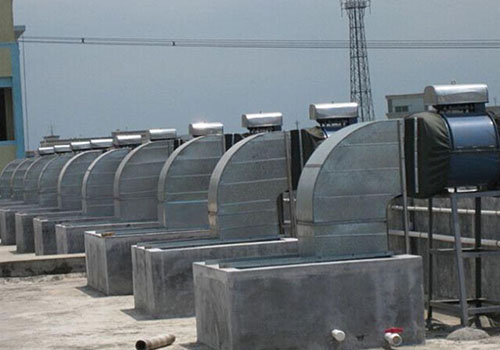

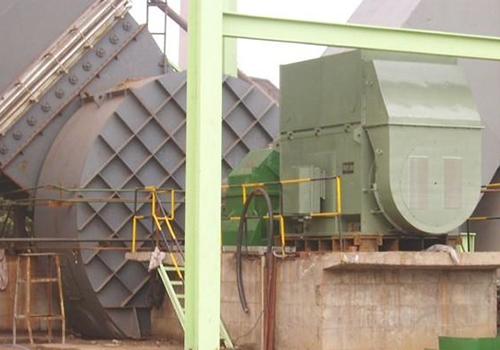

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 inverterrel működő kazánventilátor vezérlőrendszer több mint négy éve üzemel, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőberendezés megbízhatóan működik, és alacsony a meghibásodási aránya;  Lényegesen kevesebb zaj;

A forró füst áramlásának pontos szabályozása a gyártási folyamat követelményeinek megfelelően;

Meghosszabbítja a motor és a ventilátor csapágyainak élettartamát, csökkenti a motor hőtermelését és nagymértékben csökkenti a karbantartási igényt;

A gazdasági haszon jelentős, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérülhet.

08 Ügyfélelőnyök:

Pontosan állítsa be az áramlást, hogy megfeleljen a gyártási folyamat követelményeinek;

Csökkentett motorveszteségek és karbantartási költségek;

Az energiatakarékos hatás figyelemre méltó, a frekvenciakonverziós vezérléssel megnövelt beruházás több mint egy év alatt teljesen megtérül.
