01 Bevezetés:

A vízkészletek fontos tényezői a gazdasági fejlődésnek és a fenntartható társadalmi fejlődésnek, és a városi szennyvíztisztítási arány fontos szimbóluma lett annak, hogy egy régió civilizált-e vagy sem. A súlyos szennyezés és a vízkészletek növekvő szűkössége mára világszerte aggodalomra ad okot. A kínai gazdaság fejlődésével a városi szennyvíz és az ipari szennyvíz mennyisége meredeken nőtt, hatalmas piaci teret biztosítva a vízkezelő ipar számára. A szennyvíztisztító telepen a levegőztető ventilátor és a búvárszivattyú a szennyvízkezelés alapvető berendezése. Az RVE32 inverter széles körben alkalmazható a szennyvízkezelésben, és jó gazdasági és társadalmi előnyöket ért el.

02 Jellemzők:

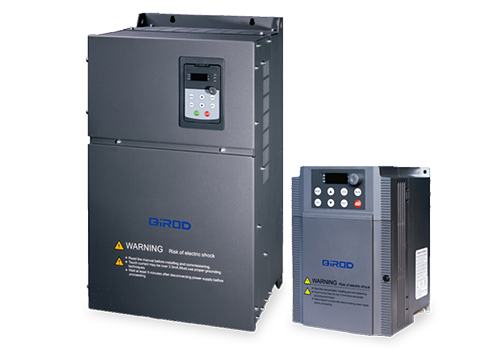

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül.

Az RVE32 rengeteg alállomással rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/AO szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Nagy indítónyomaték, 0,5 Hz-es nyitott hurkú kimeneti nyomaték 1,5-szöröse, megfelel a búvárszivattyú működési követelményeinek;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Szuper hálózati alkalmazkodóképesség, ±15%-os energiahálózat-ingadozás elleni képesség a kimeneti feszültség, áram, sebesség stabilitásának biztosítása érdekében;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

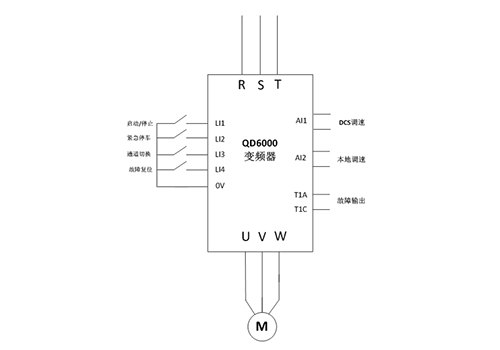

Ebben a rendszerben a 110KW-os búvárszivattyú főmotorját az RVE32 110KW-os inverter hajtja meg, melyet a központi számítógépteremben a DCS rendszer központilag vezérel, és helyben is üzemeltethető.

05 Műszaki paraméter:

06 Helyszíni használat:

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 frekvenciaváltót használó szennyvíztisztító búvárszivattyús vezérlőrendszer több mint három éve üzemel, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

A folyamat igényei szerint tegye a motort lágyindító/lágyleállítás, hogy a hirtelen csavarodás és vízkalapács jelenség megoldható legyen;

A gazdasági előnyök figyelemre méltóak, az energiamegtakarítási hatás több mint 20%, és a frekvenciakonverziós vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérül.

08 Ügyfélelőnyök:

Megszünteti a sok fárasztó kézi műveletet, a nem biztonságos rejtett veszélyeket, és javítja a munka hatékonyságát;

Nagymértékben csökkenti a gépekre gyakorolt ​​hatást a szivattyú indításakor, és csökkenti a karbantartási költségeket;

Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;

A gazdasági előnyök jelentősek, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérülhet.
