01 Bevezetés:

Az energiatechnológia fejlődésével és a frekvenciakonverziós sebességszabályozási technológia fejlesztésével az intelligens vízellátás-szabályozási módszer a frekvencia-konverziós sebességszabályozással, mint mag felváltotta a korábbi többszivattyús kapcsolási és szelepbeállítási vízellátási módot. Változtatható frekvenciájú fordulatszám-szabályozás során az indítóáram a névleges áramerősségen belül korlátozható, így elkerülhető az indítás során az elektromos hálózatra gyakorolt ​​hatás. A szivattyú zökkenőmentes indítása miatt a normál működés átlagos fordulatszáma csökken, ezáltal meghosszabbodik az olyan berendezések, mint a szivattyúk és szelepek élettartama. Ugyanakkor kiküszöbölheti a vízkalapács hatást indításkor és leálláskor. Stabil teljesítményével, egyszerű működési módjával és funkciójával a frekvenciaváltó lehetővé teszi a vízellátó rendszer számára, hogy energiát, vizet és munkaerőt takarítson meg, és végül elérje a nagy hatékonyságú működés célját.

02 Jellemzők:

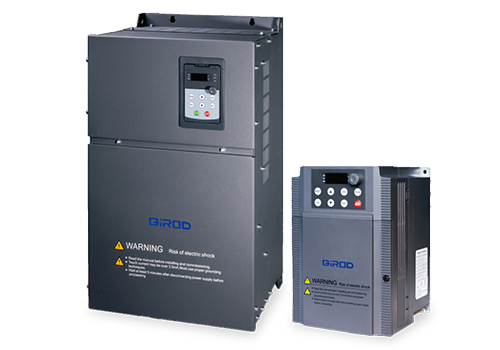

Az RVE32 egy szekrénybe szerelhető inverter, a teljesítmény tartomány 0,75 KW ~ 500 KW, a bejövő feszültség 380 V ~ 480 V, a vezérlési módok pedig érzékelő nélküli vektorvezérlés és vektorvezérlés. A sebességérzékelő nélküli vektorvezérlés egyfajta vektorvezérlés, de nincs sebességérzékelő, és a motor fordulatszám-visszacsatolási értékét a motormodell számításán keresztül becsülik meg. A fordulatszám-érzékelő nélküli vektorvezérlés szabályozási pontossága és dinamikus teljesítménye nem olyan jó, mint a zárt hurkú fordulatszámú vektorvezérlésé, de megvan az előnye is, hogy egyszerű a rendszer, nincs szükség sebességérzékelők karbantartására, és alacsony az ára, különösen a ventilátorok és szivattyúk esetében. A hagyományos V/f vezérléshez szintén nem kell fordulatszám-érzékelő, de nagy teljesítményű ventilátor- és szivattyúmotoroknál, például V/f vezérlésnél áramhurok vezérlés nélkül könnyen áramingadozást okozhat. A fordulatszám-érzékelő nélküli vektorvezérlés nemcsak fordulatszám-zárt hurokkal, hanem áramzárt hurokkal is rendelkezik, és a motor állandósult árama is stabilabb.

Az RVE32 rengeteg kliens terminállal rendelkezik, beleértve 8 digitális bemenetet (LI1~LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, az összes LI/A TA funkció szabadon definiálható. A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

Az RVE32 sorozatú inverter beépített PID funkcióval rendelkezik, amely rugalmasabban működik. Az interfész vezérlésének számos módja van, amely lehet vezetékes vagy kommunikációs.

04 Rendszerbevezetés:

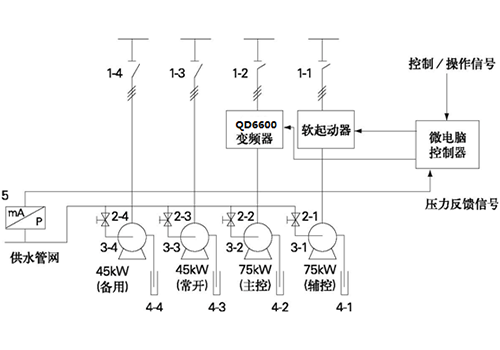

Ebben a rendszerben három mélykútszivattyút használnak, és egy 45 kW-os mélykútszivattyút használnak normál nyitott szivattyúként az alapvető vízellátási funkció fenntartására. Fővezérlő szivattyúként egy 75 kW-os mélykút-szivattyút használnak, valamint egy frekvenciaváltós állandó nyomású automatikus vízellátást vezérlő berendezést szereltek be. Amikor a vízfogyasztás megváltozik, a szivattyú fordulatszámát úgy állítják be, hogy a vízellátó hálózat állandó nyomású vízellátását biztosítsák. Egy 75 kW-os mélykút szivattyú van beépítve egy teljes digitális készlettel. A váltóáramú motor lágyindító vezérlőjét kiegészítő vezérlőszivattyúként használják. Ha a vízellátás mennyisége nagymértékben változik, és a fő vezérlőszivattyú teljes frekvencián (vagy frekvencián) működött, a vízellátó csőhálózat nyomása nem garantálható, hogy állandó legyen. A vezérlő elindítja (vagy leállítja) a segédvezérlő szivattyút, majd a fő vezérlőszivattyú változó sebességgel működik, hogy a csőhálózat víznyomását állandó szinten tartsa.

1- Tápkapcsoló 2- Egyirányú vízszelep 3- Szivattyú reaktancia 4- Mélykút vízforrás 5- Nyomásérzékelő

05 Műszaki paraméter:

06 Helyszíni használat:

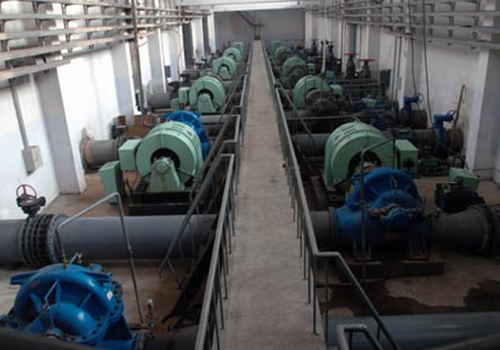

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 inverteres állandó nyomású vízellátó rendszer több mint három éve üzemel, és jó gazdasági és társadalmi hasznot hozott:

A vezérlőberendezés megbízhatóan működik, és alacsony a meghibásodási aránya;

A vízellátási nyomás stabil, ami kiküszöböli a sokemeletes háztartásokból adódó hátrányokat, amelyek a csúcsvízhasználat során elzárják a vizet, illetve a vízmélyedési időszakokban a túlzott csőnyomást;

Oldja meg a homok eltávolításának problémáját a szivattyú bekapcsolt állapotában és a túlfolyási problémát működés közben;

A gazdasági előnyök figyelemre méltóak, a tényleges üzemi statisztikák azt mutatják, hogy egy év alatt 432 600 kWh villamos energiát lehet megtakarítani. Kilowattóránként 0,3 jüannal számolva körülbelül 129 800 jüan áramköltség takarítható meg. Több mint egy év megtérülhet az állandó nyomású vízellátó automata vezérlőrendszer megnövekedett beruházása.

08 Ügyfélelőnyök:

A vízellátó csőhálózat víznyomása stabil és nem változik a vízfogyasztás változásával, ami javítja a vízellátás minőségét;

Megakadályozza a folyóvíz és a vízszivárgás jelenségét, amelyet a vízellátó csőhálózatban a víznyomás rendellenes növekedése okoz, és csökkenti a karbantartási költségeket;

Az energiatakarékos hatás figyelemre méltó, az állandó nyomású vízellátó rendszer megnövekedett beruházása több mint egy év alatt teljes mértékben megtérülhet;

Megakadályozzuk a vízkészletek pazarlását, és megakadályozzuk a talajvíz túlzott kiaknázásából származó vízszintesés tölcsérterületének további bővülését.
