01 Bevezetés:

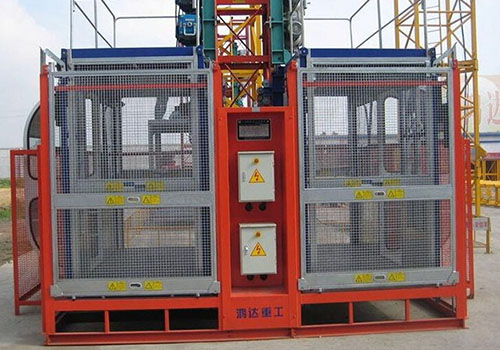

Az építőipari lift nélkülözhetetlen függőleges szállítóeszköz a modern sokemeletes épületek építéséhez. Különösen a sokemeletes és szupermagas épületek építésében játszik rendkívül fontos szerepet, és pótolhatatlan szerepet játszik az építési idő és biztonság biztosításában, az építési költségek csökkentésében és a munkaintenzitás csökkentésében. Az RVE32 inverter jó teljesítménnyel és energiatakarékos hatással rendelkezik az épületgépészeti felvonók használatában.

02 Jellemzők:

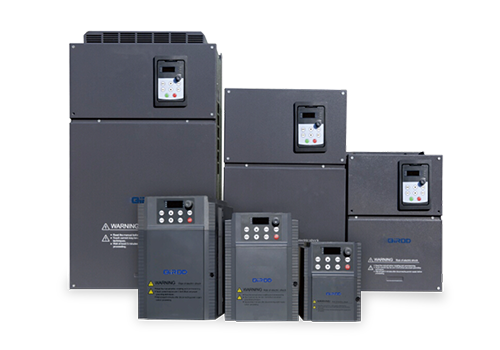

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül. Az RVE32 rengeteg alállomással rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/AO szabadon programozható, AI. A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Alacsony frekvenciájú nyomatékjellemzőkkel rendelkezik, és 0,5 Hz-es 150%-os névleges nyomatékot tud biztosítani;

· Megbízható fékvezérlés, biztonságos és megbízható;

· Többfokozatú sebességszabályozás a gyors könnyű terhelési sebesség és a lassú nehéz terhelés funkciójának megvalósításához;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

Ebben a rendszerben a motor fő áramköri részét az RVE32 37KW inverter hajtja meg. Az egész rendszert az RVE32 frekvenciaváltó vezérli, és a futási sebesség két sebességet használ a gyors könnyű terhelési sebesség és a lassú nehéz terhelés funkciójának megvalósításához. Relé fékjelek csoportját adja ki a motorfék nyitásának és zárásának vezérléséhez.

05 Műszaki paraméter

06 Helyszíni használat:

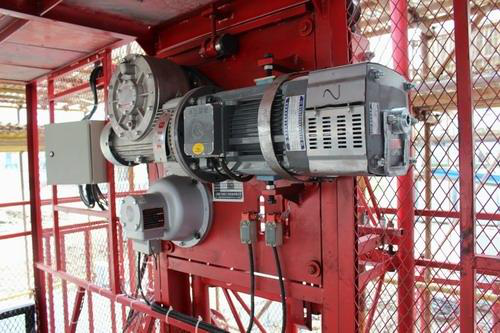

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó felvonóvezérlő rendszer több mint három éve üzemel, és jó gazdasági és társadalmi előnyöket ért el.

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

* Kiváló áramkorlátozási jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

*Nincs "csúszáshorog" jelenség, ha a teher indulásakor és leállásakor az emelősúly eltérő;

*Az enyhe terhelés gyorsítása és a laza kötél észlelési funkciói megfelelnek az ügyfelek igényeinek a gyártás hatékonyságának és biztonságának javítása érdekében.

08 Ügyfélelőnyök:

A precíz fordulatszám-szabályozás javítja a termelés hatékonyságát;

Csökkentse a berendezések fogaskerekeinek kopását és a karbantartási költségeket;

Biztonságos és megbízható teljesítmény a termelési tevékenységek biztonságának biztosítása érdekében;
