01 Bevezetés:

A daruk folyamatos fejlesztésével a hagyományos vezérléstechnika nehezen tudja teljesíteni a daruk egyre nagyobb sebességszabályozási és szabályozási követelményeit. Napjainkban az elektronikai technológia rohamos fejlődésével a daru és az elektronikai technológia kombinációja egyre szorosabbá válik, és az AC változtatható frekvenciájú fordulatszám-szabályozó berendezés felváltja a hagyományos motorrotor-soros ellenállás-fordulatszám szabályozási módszert. Számos váltakozó áramú, változtatható frekvenciájú fordulatszám-szabályozó eszköz közül az RVE32 frekvenciaváltó széles körben elterjedt a különböző alkalmazásokban a teljesítmény stabilitása, az opcióbővítési funkciók gazdagsága, a programozási környezet rugalmassága, a nyomaték jellemzői és a különböző alkalmakra való alkalmazkodóképessége miatt. Az inverter nagyon fontos helyet foglal el a csúcskategóriás piacon.

02 Jellemzők:

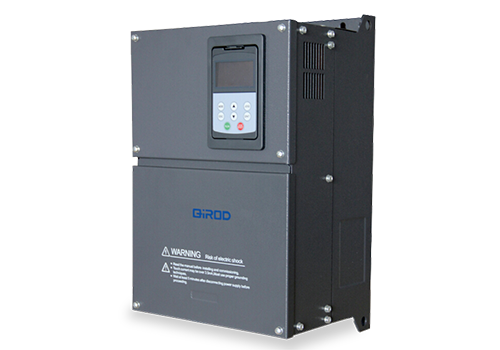

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül. Az RVE32 rengeteg alállomással rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/AO szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Alacsony frekvenciájú nyomatékkarakterisztikájával a névleges nyomaték 150%-át 0,5 Hz-en tudja biztosítani, hogy biztosítsa a változtatható frekvenciájú daru zökkenőmentes indítását.

· Megbízható féklogikai vezérlés, a fékezési idő állítható, miközben biztosítja, hogy a horog ne csússzon, elkerüli a motor nagy bekapcsolási áramát is.

· A gyorsítási és lassítási folyamat összhangban van az S-görbe móddal, ami növeli a munka stabilitását, csökkenti a mechanikai hatást, meghosszabbítja a berendezés élettartamát.

· Az indítóáram kicsi, az áramhálózatra gyakorolt ​​áram kicsi, az áramellátás pazarlása jelentősen csökken, és az energiatakarékos hatás nyilvánvaló.

· Teljes védelmi funkció, javítja a biztonsági tényezőt, és megkönnyíti az ellenőrzést és a karbantartást.

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

Ebben a rendszerben 4 db 7,5 kW-os motort egy RVE32 45 kW-os inverter hajt meg, hogy megvalósítsa a portáldaru kocsivezérlését. Az RVE32 teljes féknyitási logikai vezérlést, nagy és alacsony fordulatszámú kapcsolásvezérlést, többmotoros párhuzamos vektorvezérlést, állítható fékfeszültség-szabályozást, nagyfrekvenciás mezőgyengítési műveletvezérlést és egyéb funkciókat tud biztosítani a portáldaruk vezérlése érdekében.

05 Műszaki paraméter:

06 Helyszíni használat:

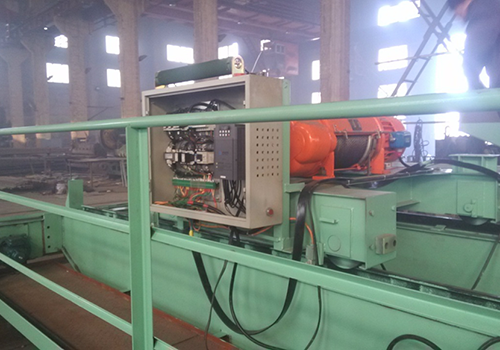

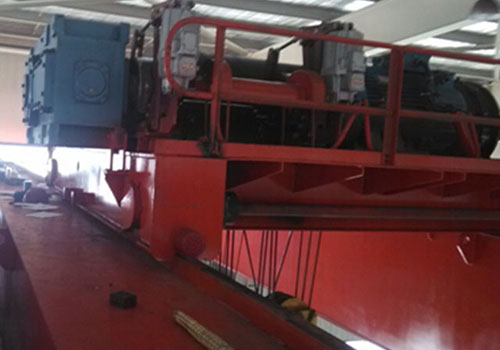

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó portáldaru vezérlőrendszert több mint három éve helyezték üzembe, és jó gazdasági és társadalmi előnyöket ért el:

* A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

* Kiváló áramkorlátozási jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

* Az indítási és futási folyamat zökkenőmentes és hatékony, biztonságos és megbízható.

08 Ügyfélelőnyök:

Az inverter és a daru stabilan működik, nagymértékben csökkentve a karbantartási költségeket;

Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;

Nagy és alacsony sebességű kapcsolásvezérlés, nagy hatékonyság;

A fékvezérlést a frekvenciaváltó valósítja meg, a biztonság pedig jó.
