01 Bevezetés:

A numerikus vezérlésű szerszámgépek, röviden CNC szerszámgépek, mechatronikai termékek, amelyek 30 éve integrálják a mechanikai, elektromos, hidraulikus, pneumatikus, mikroelektronikai és információs technológiákat. Az orsót és az egyes előtolási rendszereket a megfelelő motorok hajtják. A frekvenciakonverziós sebességszabályozási technológia fejlődésével a CNC szerszámgép orsóját a frekvenciaváltó hajtja, amely jól ki tudja elégíteni a munkaigényeket. Az RVE32 Qidian frekvenciaváltó széles körű alkalmazással rendelkezik a CNC szerszámgépekben, és jó gazdasági és társadalmi előnyöket ért el.

02 Jellemzők:

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül.

Az RVE32 rengeteg alállomással rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, minden LI/AO szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Nagy indítónyomaték, 0,5 Hz 150%-os névleges nyomaték, könnyen indítható az orsómotor;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· A sebességszabályozás pontossága esetén a szabályozási pontosság 0,2%, és pontos sebességszabályozás valósul meg;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

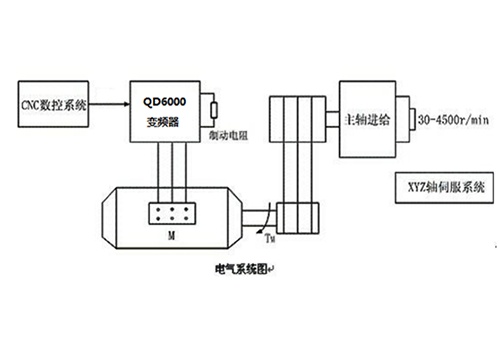

04 Rendszerbevezetés:

Ebben a rendszerben a 4KW-os CNC szerszámgép orsóját az RVE32 5,5KW-os inverter hajtja, a gyors fékezés és leállítás pedig a külső fékegységen és a fékellenálláson keresztül valósul meg. A terhelésváltozás okozta sebességváltozás nagyon kicsi a nyílt hurkú vektorszabályozás miatt.

05 Műszaki paraméter:

06 Helyszíni használat:

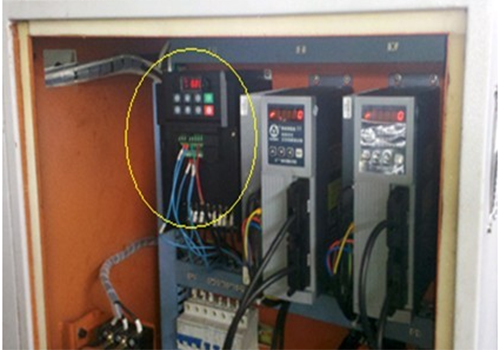

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó CNC szerszámgép vezérlőrendszer több mint három éve működik, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

A kimeneti áram valós idejű monitorozása és vezérlése, jó dinamikus reakcióképességgel és jobb minőségű termékekkel;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

Kiváló alacsony frekvenciájú nyomatékkarakterisztika, stabil működés alacsony fordulatszámú névleges nyomatékkimeneten.

08 Ügyfélelőnyök:

Az inverter és az orsómotor stabilan működik, csökkentve a karbantartási költségeket; Csökkentett motorveszteség és karbantartási költségek;

Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;

A termékek előállítása jobban megfelel a követelményeknek, és a hibaarány jelentősen csökken.
