01 Bevezetés:

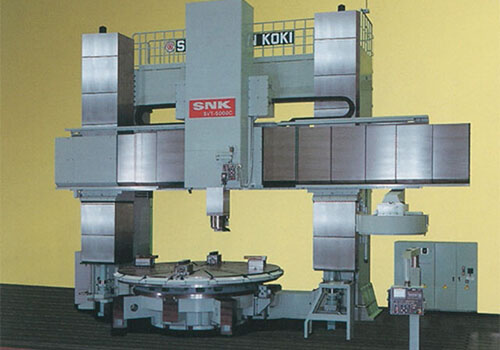

A függőleges esztergagépek nagyméretű mechanikai berendezések, amelyeket nagy radiális méretű, viszonylag kis axiális méretű és összetett formájú, nagy és nehéz munkadarabok feldolgozására használnak. Ilyen például a különböző tárcsák, kerekek és hüvelyek hengeres felülete, végfelülete, kúpos felülete, hengeres furata, kúpos furata stb. Menetelés, gömbesztergálás, profilozás, marás és köszörülés is lehetséges kiegészítő eszközök segítségével. A nagy szerszámgépek orsóját RVE32 inverter vezérli a stabil fordulatszám-szabályozás elérése érdekében, jó alacsony frekvenciájú nyomatékjellemzőkkel és gyors reakciósebességgel. A gyors fékezést és megállást a fékegység és a fékellenállás valósítja meg.

02 Jellemzők:

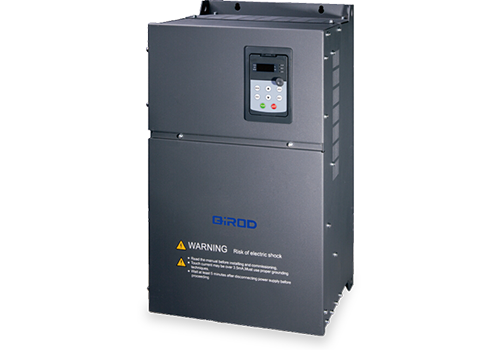

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül. Az RVE32 számos vezérlőeszközzel rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, az összes LI/TA-tól szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja opció nélkül. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· 0,5 Hz-es 150%-os névleges nyomatékot biztosít, könnyen indítható az orsómotor;

· A sebességszabályozás pontosságával a szabályozási pontosság 0,2%, és pontos sebességszabályozás érhető el;

· Jó térgyengítési szabályozással még nagyfrekvenciás futás közben is precíz vezérlést tud elérni;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Kiváló AVR funkció, szuper hálózati alkalmazkodás, garantálja a kimeneti feszültséget, az áram- és sebességstabilitást;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciakonverziós túlterhelést, túláram elleni védelmet, határértéket a termelés folytonosságának biztosítására;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

Ebben a rendszerben egy 55KW-os függőleges eszterga orsóját egy RVE32 75KW-os frekvenciaváltó hajtja meg, a gyorsfékezési leállítás pedig külső fékegységen és fékellenálláson keresztül valósul meg. Az állandó sebességű vágás a nyílt hurkú vektorvezérléssel érhető el, és a terhelésváltozások okozta sebességváltozás nagyon kicsi. Az invertert a vezérlőkapocsról indítják, és a megadott fordulatszámot a vezérlőrendszer 0-10V analóg feszültségjelével szabályozzák. Amikor a motor 70 Hz-en működik, a fordulatszám ingadozása kevesebb, mint 1 ford/perc, és az áramingadozás kisebb, mint 1 A, ami precíz fordulatszám-szabályozást tesz lehetővé.

05 Műszaki paraméter:

06 Helyszíni használat:

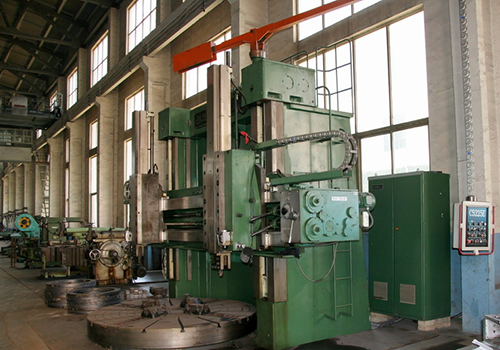

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó függőleges esztergavezérlő rendszer több mint három éve üzemel, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

A sebességszabályozás pontossága magas, és a gyártási termékek jobban megfelelnek a követelményeknek; a QD6000 invertert használó függőleges esztergavezérlő rendszert több mint három éve üzembe helyezték, és jó gazdasági előnyöket és eredményeket ért el.

08 Ügyfélelőnyök:

Az inverter és az orsómotor stabilan működik, csökkentve a karbantartási költségeket;

Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;

A termékek előállítása jobban megfelel a követelményeknek, és a hibaarány jelentősen csökken.
