01 Bevezetés:

A forgó vágógép a rétegelt lemez gyártásának egyik fő berendezése. Kártya alapú forgó vágógépre és nem kártyás forgóvágó gépre van osztva. A technológia fejlődésével a digitális szervovezérlési technológiát a forgóvágógépek gyártására is alkalmazzák. A rönkforgó vágó újraforgatja a megmaradt famagot, így az alapanyagok teljes mértékben hasznosulnak. A Shanghai Qidian önállóan kifejlesztett egy rendszerkészletet, amely alkalmas a piacon lévő különféle típusú forgó vágógépekhez. A Shandong, Hebei, Guangxi, Jiangxi és más helyeken történő gyakorlati alkalmazás után számos gépgyártó aggályát megoldotta a forgóvágó berendezések numerikus vezérlésével és automatizálásával kapcsolatban. követelményeknek.

02 Jellemzők:

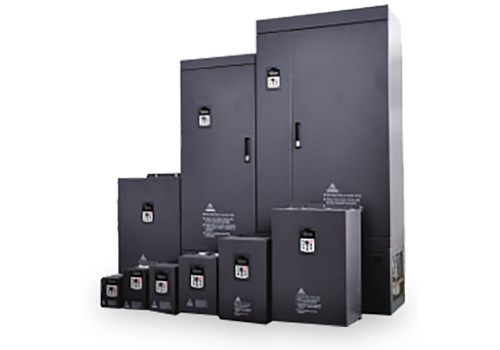

A D51 egy falra szerelhető inverter, teljesítménytartománya 3KW-15KW, a bejövő hálózati feszültség 380V-480V, a vezérlési mód pedig vektorvezérlés sebességérzékelő nélkül és zárt hurkú vektorvezérlés.

03 Előny:

· Alacsony frekvenciájú nyomatékjellemzőkkel rendelkezik, 0,5 Hz 180% névleges nyomaték;

· Összetett forgó vágótárgyak esetén elegendő indítónyomatékkal rendelkezik ahhoz, hogy a motor erős vágóerőt és egyenletes teljesítményt biztosítson alacsony sebességű nehéz vágás során;

· Sebességszabályozási pontossággal rendelkezik, a vezérlési pontosság 0,2%, precíz fordulatszám-szabályozást valósít meg, biztosítja a forgó vágás és a nagy sebességű leállítási és újraindítási munka simaságát, amely összehasonlítható az importált inverterekkel;

· A nyomatékválasznak mindössze 20 ms-ra van szüksége, ami gyors reakciót valósít meg, és az általános működési állapot stabilabb;

· Jó túlterhelhetőség és környezeti alkalmazkodóképesség, nagy üzembiztonság;

· Kiváló AVR funkció, szuper rács alkalmazkodóképesség, állandóan tartja a kimeneti nyomatékot feszültségingadozás esetén, és megfelel a forgó vágás normál működésének, ha a névleges feszültség 60℅ felett van;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

Ebben a rendszerben a rotációs vágógépet a D51 frekvenciaváltó hajtja, a vezérlőrendszer bekötése egyszerű, nincs szükség külső vezérlőre, minden funkciót a beépített frekvenciaváltó valósít meg, az egész rendszer gazdaságos és megbízható. A forgó jeladó távolságmérő érzékelőként való használata 0,01 mm-re javíthatja a mérési pontosságot; a forgó jeladó segítségével a görgő tényleges fordulatszámának mérésére elkerülhető az instabil hálózati feszültség okozta hiba a forgó vágás vastagságán.

05 Műszaki paraméter:

06 Helyszíni használat:

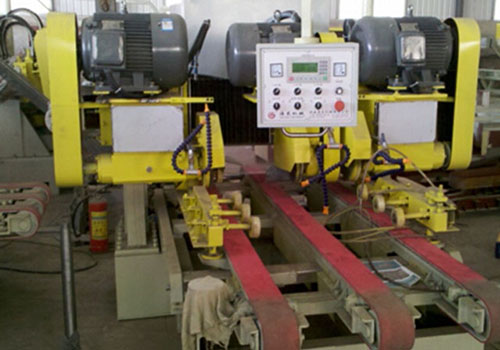

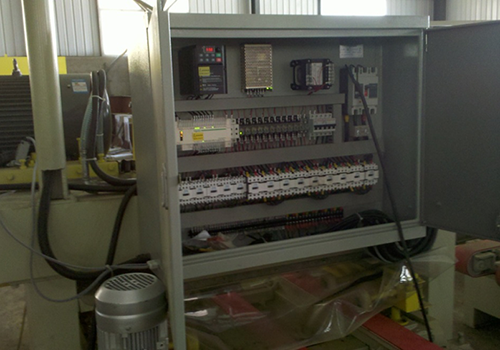

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy D51 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D51 invertert használó rotációs vágógép vezérlőrendszert több mint három éve helyezték üzembe, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

A forgóvágó gépek technológiai paraméterei online vannak beállítva, és a vágási vastagság folyamatosan állítható, hogy megfeleljen a különböző piaci igényeknek;

A fordulatszám-szabályozás pontossága magas, és a gyártási termékek jobban megfelelnek a követelményeknek.

08 Ügyfélelőnyök:

A forgó vágás vastagsága egyenletes, a felület sima, és a folyamat követelményei teljesülnek;  Az inverter átfogó védelmi funkciója biztosítja a termelést még az elektromos hálózat ingadozása esetén is, és maximalizálja a termelés folytonosságát;  A termelés hatékonyságának és a fa felhasználásának javítása, a környezet védelme és a termelési költségek megtakarítása.
