01 Bevezetés:

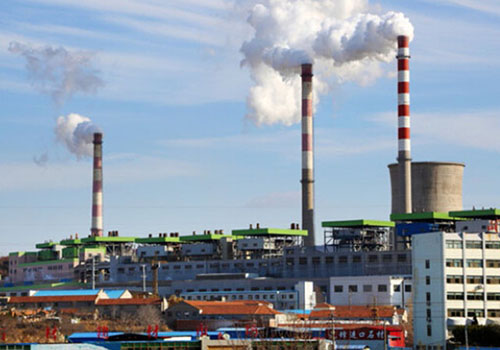

Észak-Kínában a tél hosszú és hideg, és az olyan fűtési módszerek, mint a fűtés és a geotermikus fűtés, az itt élők fő eszközeivé váltak, hogy télen távol tartsák a hideget. A hőerőmű a túlhevített gőzt minden hőcserélő állomáshoz a gőzátviteli vezetéken keresztül szállítja. A hőcserélő állomáson a gőz a hőcserélőn keresztül melegíti fel a fűtési melegvizet, a keringető szivattyú pedig a fűtési vezetéken keresztül juttatja el a meleg vizet a másodlagos hálózatba és a különböző hőcserélőkbe. felhasználó. A Shanghai Qidian D71 inverterét széles körben használják önkormányzati területeken, például fűtésben, HVAC-ban, vízművekben és szennyvíztisztítókban. Termékeink és megoldásaink figyelemreméltó energiatakarékos hatásúak, biztonságos és megbízható működést biztosítanak, és garanciát jelentenek az önkormányzati rendszer stabil működésére.

02 Jellemzők:

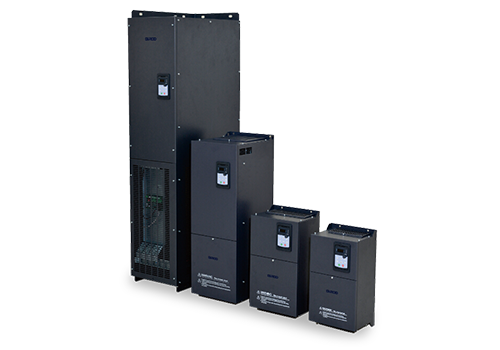

A D71 falra szerelhető inverter 0,75KW-500KW teljesítmény tartományban, a bejövő vonali feszültség feszültségszint-szabályozási módja 380V-480V, amely sebességérzékelő nélküli vektorvezérlés. A fordulatszám-érzékelő nélküli vektorvezérlés különösen alkalmas ventilátorokhoz és szivattyúkhoz. A fordulatszám-érzékelő nélküli vektorvezérlés nemcsak fordulatszám-zárt hurokkal, hanem áramzárt hurokkal is rendelkezik, és a motor állandósult árama is stabilabb.

A D71 rengeteg kliens terminállal rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg bemenethez. Fix bemenet, 24 V-os segédtápegység digitális bemenethez használható, minden LI/TA, A-tól szabadon programozható, AI. A MODBUS interfész a D71 szabványos konfigurációja, nincs szükség opcióra. A D71 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez. A D71 sorozatú inverter beépített PID funkcióval rendelkezik, a működés rugalmasabb, és az interfész vezérlésének számos módja van.

04 Rendszerbevezetés:

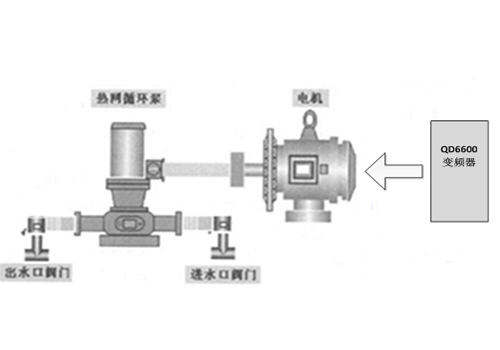

Ebben a rendszerben egy D71 110KW-os frekvenciaváltót használnak egy 110KW-os hőhálózati keringtető szivattyú meghajtására. A rendszer teljes kimenő és visszatérő vízhőmérséklete közötti hőmérséklet-különbség összegyűjtésével, valamint a felhasználói rendszer visszatérő vízhőmérsékletének hőmérséklet-különbségének az egyes területeken történő összehasonlításával a rendszer tervezett hőmérséklet-különbségével a keringtető szivattyú fordulatszámát az inverter beépített PID funkciója automatikusan beállítja a rendszer teljes előremenő és hőmérsékletének beállításához.

05 Műszaki paraméter:

06 Helyszíni használat:

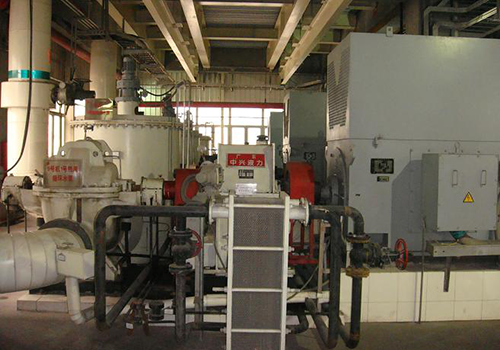

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe D71 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D71 inverteres fűtőhálózati cirkulációs vízszivattyús rendszer több mint három éve üzembe helyezve jó gazdasági és társadalmi hasznot ért el:

A vezérlőberendezés megbízhatóan működik, és alacsony a meghibásodási aránya;  A PID automatikus beállításával megszűnik a fűtési hálózat egyes állomásainak egyenetlen fűtésének és hűtésének jelensége;

A termelés pilóta nélküli működésének megvalósítása, nagymértékben csökkenti a munkaerő-intenzitást és javítja a termelés hatékonyságát;

A gazdasági haszon jelentős, a megnövekedett beruházás több mint egy év alatt megtérülhet.

08 Ügyfélelőnyök:

A fűtési hálózatban az egyes állomások fűtése és hűtése egységes, ami biztosítja a távoli fogyasztók fűtési igényeit és elkerüli a közeli fogyasztók túlmelegedését.

A termelés pilóta nélküli működésének megvalósítása és a termelés hatékonyságának javítása;

A mechanikai hatás csökken, ami nagymértékben megtakarítja a karbantartási költségeket;

Az energiatakarékos hatás figyelemre méltó, a megnövekedett beruházás több mint egy év alatt teljesen megtérülhet.
