01 Bevezetés:

A HVAC fogalma magában foglalja a fűtést, a szellőztetést és a légkondicionálást, így tágabb fogalma van, mint a központi légkondicionálás. Az energiatakarékosság koncepciója a HVAC-ban nem a környezet csökkentése vagy az energiaigény visszaszorítása az energiamegtakarításért cserébe, hanem az épületek energiahatékonyságának javítása integrált erőforrás-tervezési (IRP) módszerek és energiaigény-oldali menedzsment (DSM) technikák alkalmazásával, korlátozott erőforrásokkal és energiafogyasztási költségekkel a társadalmi és gazdasági hatékonyság elérése érdekében a növekvő környezeti igények kielégítésére. A D71 invertert széles körben használják fűtési, szellőztetési és légkondicionáló rendszerekben csúcskategóriás helyeken, például repülőtereken, rádió- és televízióépületekben, kórházakban és metrókban.

02 Jellemzők:

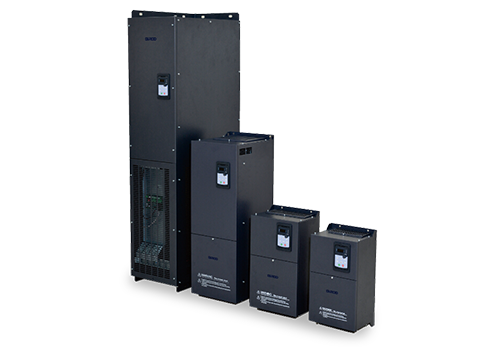

A D71 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig sebességérzékelő nélküli vektorvezérlés.

A D71 számos vezérlőeszközzel rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez használható, minden LI/TA, szabadon programozható AI/A.

A MODBUS interfész a D71 szabványos konfigurációja, nincs szükség opcióra. A D71 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Jó alacsony frekvenciájú nyomatékteljesítmény (a nyomatékkimenet 1,5-szerese nyitott hurkú esetén 0,5 Hz), alacsony frekvenciájú, nagy nyomaték;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Szuper hálózati alkalmazkodóképesség, ±15%-os energiahálózat-ingadozás elleni képesség a kimeneti feszültség, áram, sebesség stabilitásának biztosítása érdekében;

· A 15 kW-os és nagyobb teljesítményűek szabványos egyenáramú reaktorokkal vannak felszerelve, amelyek jól teljesítenek a harmonikus szabályozásban és a stabilitásban, segítve az ügyfeleket hardverköltségek megtakarításában;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 rendszer bemutatása:

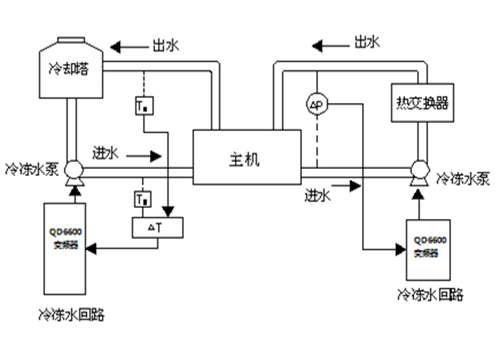

Ebben a rendszerben két 110 kW-os hűtővíz-szivattyút két D71 110 kW-os inverter hajt meg, és több D71-es inverter is működik, amelyek ventilátorokat hajtanak meg (beleértve a beltéri ventilátorokat és a hűtőtorony ventilátorokat). A hűtött víz keringető rendszerében a vízbevezető áramkör 1. jele (hőmérséklet- vagy nyomásjel) és a vízkimeneti áramkör 2. jele (hőmérséklet- vagy nyomásjel) az analóg modulhoz kerül az inverter analóg visszacsatoló jelének beszerzésére. Az inverter beépített PID funkcióján keresztül valósul meg a zárt hurkú automatikus szabályozás.

05 Műszaki paraméter:

06 Helyszíni használat:

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe D71 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D71 inverterrel működő fűtés, szellőztetés és légkondicionálás vezérlőrendszere több mint három éve üzemel, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

A központi légkondicionáló rendszer frekvenciakonverziós zárt hurkú vezérlést alkalmaz, gyors dinamikus reakcióval és magas fokú automatizálással, és az egész rendszer digitális és intelligens vezérlést valósít meg;

A gazdasági előnyök figyelemreméltóak, az alapvető energiamegtakarítási hatás 35-55%, a frekvenciakonverziós vezérlőrendszerrel megnövelt teljes beruházás pedig több mint egy év alatt megtérül.

08 Ügyfélelőnyök:

A zárt hurkú PID automatikus vezérlés csökkenti a dolgozók leterheltségét és javítja a munka hatékonyságát;

Csökkentett motorveszteség és karbantartási költségek;

A frekvenciaváltó átfogó védelmi funkciója biztosítja a termelés folytonosságát;

Csökkentse a vízszivattyú működési zaját és javítsa az épület kényelmét;

A gazdasági előnyök jelentősek, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérülhet.
