01 Bevezetés:

A papíripar a nemzetgazdaság és a társadalmi vállalkozások fejlődéséhez szorosan kapcsolódó, fontos alapanyagipar, országom nemzetgazdaságának fontos pillére. Jelenleg az új papírgépek átviteli berendezéseinek több mint 80%-a váltakozóáramú hajtásszabályozóval rendelkezik.

A finomító a cellulózgyártás nagyon kritikus része. A cellulóz gyártósora egy sor tartóberendezésből áll. A termelés hatékonyságának javítása és a cellulóz minőségének biztosítása érdekében minden egyes átviteli alkatrésznek nagyfokú koordinációra van szüksége. Jelenleg a fejlett gyártósorok fontos átvitele frekvenciaátalakítást alkalmaz. hajtás. A D71 inverter számos alkalmazási lehetőséget kínál a papíriparban.

02 Jellemzők:

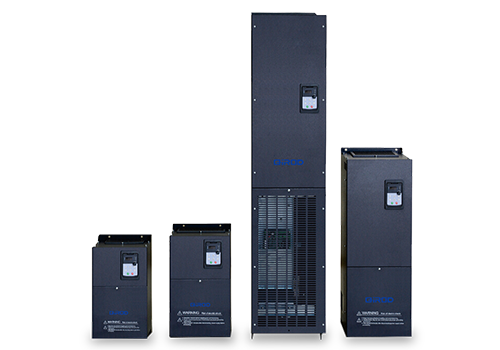

A D71 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig sebességérzékelő nélküli vektorvezérlés.

A D71 számos vezérlőeszközzel rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez használható, minden LI/TA, szabadon programozható AI/A.

A MODBUS interfész a D71 szabványos konfigurációja, nincs szükség opcióra. A D71 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Nagy indítónyomaték, 1,5-szerese a 0,5 Hz-es nyitott hurkú kimeneti nyomatéknak, megfelel a finomító működésének követelményeinek;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Szuper hálózati alkalmazkodóképesség, ±15%-os energiahálózat-ingadozás elleni képesség a kimeneti feszültség, áram, sebesség stabilitásának biztosítása érdekében;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

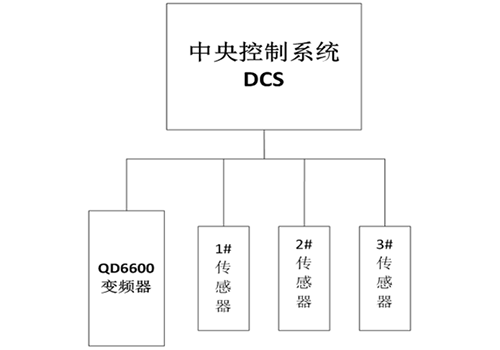

Ebben a rendszerben a finomító 110 kW-os főmotorját a D71 110 kW-os inverter hajtja, a DCS központi vezérlőrendszer pedig a teljes gyártósor összes végrehajtó alkatrészéhez és érzékelőjéhez kapcsolódik, hogy az egyes átviteli rendszerek terepi viszonyait valós időben figyelje. A központi vezérlőrendszer vezérli az összes inverter indítási-leállítási, frekvenciabeállítási, hiba-visszaállítási és egyéb parancsait, és egyidejűleg gyűjti az összes inverter áramát, feszültségét, buszfeszültségét és működési frekvenciáját, hogy minden invertert valós időben figyeljen.

05 Műszaki paraméter:

06 Helyszíni használat:

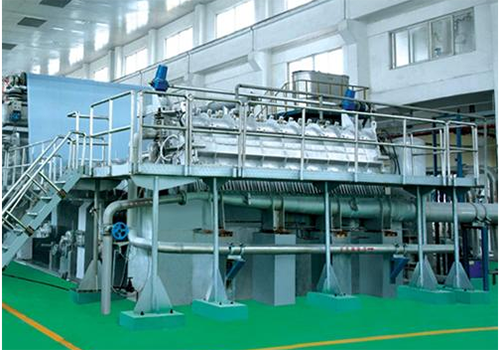

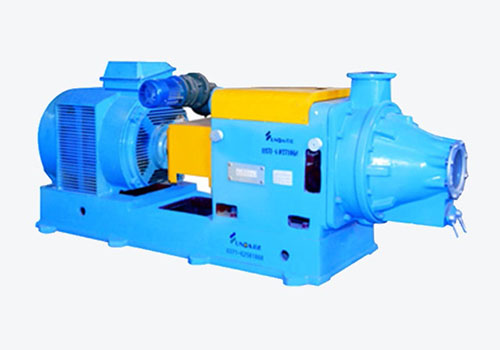

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe D71 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D71 invertert használó finomító vezérlőrendszer több mint három éve üzemel, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

A betáplálás mennyiségét a motor tényleges futási árama szabályozza, és túlterhelés-előriasztási funkcióval és kioldásmentes funkcióval rendelkezik, amely biztosítja a motor biztonságát és a termelés folytonosságát;

A gazdasági előnyök figyelemre méltóak, az energiamegtakarítási hatás több mint 20%, és a frekvenciakonverziós vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérül.

08 Ügyfélelőnyök:

Kényelmes sebességszabályozás, amely biztosítja a festék és a közeg egyenletes keverését; Csökkentse a sebességváltó veszteségét, nagymértékben takarítson meg karbantartási költségeket;

A frekvenciaváltó átfogó védelmi funkciója biztosítja a termelés folytonosságát;

Online fokozatmentes sebességszabályozás, a különböző fajták eltérő csiszolási sebességet használnak;

A gazdasági előnyök jelentősek, a frekvenciaátalakító vezérlőrendszerrel megnövelt teljes beruházás több mint egy év alatt megtérül
