01 Bevezetés:

A jelenlegi olajtermelés fő berendezése a szivattyúegység, amelynek száma meghaladja a 100 000 darabot. Az elektromos motor teljes beépített teljesítménye 35 millió kW, az éves energiafogyasztás pedig több mint 10 milliárd kWh. A szivattyúegység villamosenergia-fogyasztása az olajmező teljes villamosenergia-fogyasztásának körülbelül 40% -át teszi ki, és a működési hatékonyság nagyon alacsony, az átlagos működési hatásfok csak 25%, a teljesítménytényező alacsony, és az elektromos energia pazarlás nagy. Ezért a szivattyúegységek energiamegtakarítási potenciálja óriási, és a kőolajipar is kulcsfontosságú iparág a "motorrendszerek energiatakarékosságának" elősegítésében. A D71 frekvenciaváltó használatával a szivattyúegység mozgástörvénye hozzáigazítható az olajkút változó munkakörülményeihez, így javítható a rendszer hatékonysága és elérhetõ az energiamegtakarítás és a termelés növelése.

02 Jellemzők:

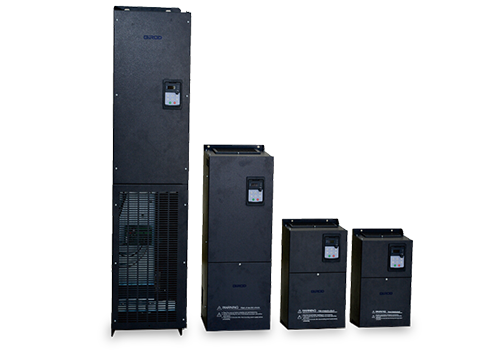

A D71 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig sebességérzékelő nélküli vektorvezérlés.

A D71 számos vezérlőeszközzel rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez használható, minden LI/TA, szabadon programozható AI/A. A MODBUS interfész a D71 szabványos konfigurációja, nincs szükség opcióra. A D71 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Jó alacsony frekvenciájú nyomatékteljesítmény (a nyomatékkimenet 1,5-szerese nyitott hurkú esetén 0,5 Hz), alacsony frekvenciájú, nagy nyomaték;

· A 15 kW-os és nagyobb teljesítményűek szabványos egyenáramú reaktorokkal vannak felszerelve, amelyek jól teljesítenek a harmonikus szabályozásban és a stabilitásban, segítve az ügyfeleket hardverköltségek megtakarításában;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Erős környezeti alkalmazkodóképességgel rendelkezik, és a teljesen független légcsatorna-kialakítás nagymértékben javítja a kemény környezetekkel, például olajszennyezéssel, porral és nedves hővel szembeni ellenállást.

04 Rendszerbevezetés:

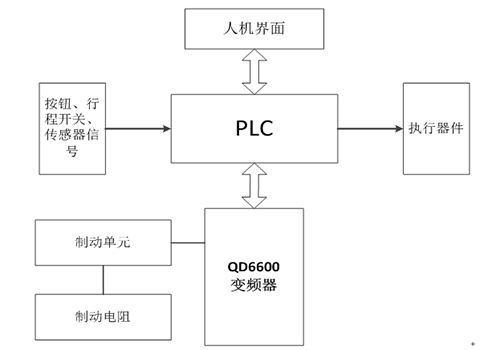

Ebben a rendszerben egy D71 110 kW-os inverter hajtja meg a szivattyúegység 75 kW-os motorját, és RS-485 soros kommunikáción keresztül köti össze az érintőképernyőt, a PLC-t és az invertert a rendszerrel. Az inverter az energiafogyasztási fékezést a fékegységen és a fékellenálláson keresztül valósítja meg.

05 Műszaki paraméter:

06 Helyszíni használat:

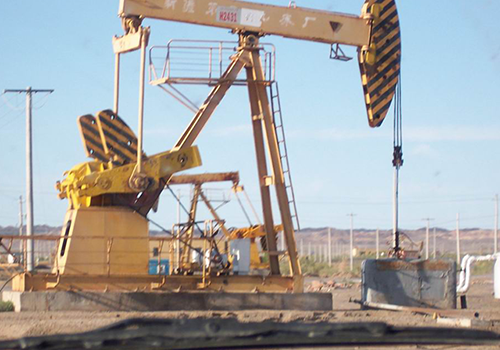

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe D71 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

A D71 inverterrel működő olajmező szivattyúegység kowtow gépvezérlő rendszerét több mint három éve helyezték üzembe, és jó gazdasági és társadalmi előnyöket ért el:

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Az extrakciós sebesség dinamikusan állítható, energiatakarékos és egyszerre növelhető a kőolajtermelés;

Kiváló áramkorlátozási jellemzők, erős túlterhelési kapacitás hatékonyan csökkenti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát.

08 Ügyfélelőnyök:

A mechanikai alkatrészek hatása kicsi, a berendezés karbantartásának mennyisége csökken, és a karbantartási költségek jelentősen megtakaríthatók;

Az inverter átfogó védelmi funkciója biztosítja a termelés folytonosságát;

Az energiatakarékos hatás figyelemre méltó, és a kőolajtermelés jelentősen megnövekedett;

A rendszer működése biztonságos és megbízható, a gazdasági előnyök pedig figyelemre méltóak.
