01 Bevezetés:

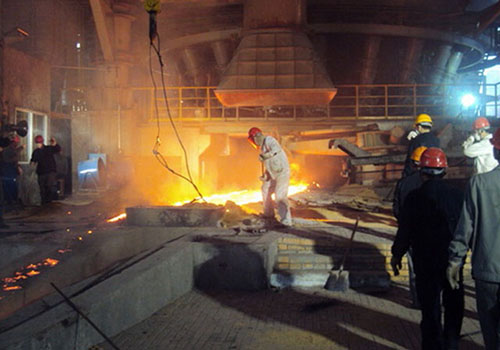

A nagyolvasztó vasgyártás a vas- és acélipar egyik fontos gyártási folyamatlánca (vasgyártás, acélgyártás, öntés és hengerlés), a nagyolvasztó töltési rendszere pedig kulcsfontosságú láncszem a nagyolvasztó vasgyártásban. A nyersanyagok a kemence tetején keresztül folyamatosan kerülnek a nagyolvasztóba, hogy biztosítsák a nagyolvasztó vasgyártás normál igényeit. Az RVE32 frekvenciaváltó kiforrott alkalmazással rendelkezik a vasgyártó nagyolvasztó kemencék kétkocsis emelő- és adagolórendszerében.

02 Jellemzők:

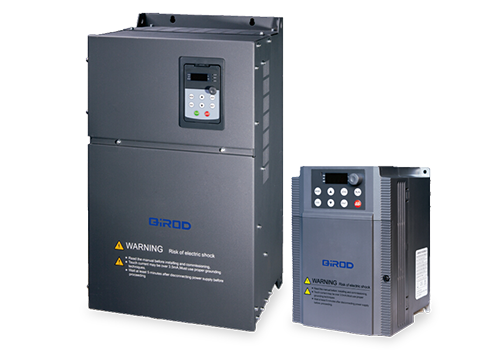

Az RVE32 egy falra szerelhető inverter, teljesítmény tartománya 0,75KW-500KW, a bejövő vonali feszültség feszültségszintje 380V-480V, a szabályozási mód pedig vektorvezérlés sebességérzékelő nélkül. Az RVE32 számos vezérlőeszközzel rendelkezik, beleértve 8 digitális bemenetet (LI1-LI8), 2 analóg bemenetet (AI), 2 relékimenetet (TA), 2 analóg kimenetet (AO), 5 V-os segédtápegységet az analóg tápegységhez Fix bemenet, 24 V-os segédtápegység digitális bemenethez, az összes LI/TA-tól szabadon programozható, AI.

A MODBUS interfész az RVE32 szabványos konfigurációja, nincs szükség opcióra. Az RVE32 MODBUS-on keresztül csatlakoztatható magasabb szintű automatizálási rendszerekhez.

03 Előny:

· Jó alacsony frekvenciájú teljesítmény (1,5-szerese a nyomaték kimenetének 0,5 Hz-es nyitott hurkon), amely jobban megfelel a teljes terhelési követelményeknek;

· Előnye a gyors nyomatékválasz, és amikor a terhelés ingadozik, az áramingadozás kicsi;

· Jó túlterhelési képességgel és környezeti alkalmazkodóképességgel rendelkezik, valamint nagy üzembiztonsággal rendelkezik;

· Az alacsony frekvenciájú kimeneti teljesítmény jó, a nyomatékválasz gyors, és a fordulatszám-stabilizálás pontossága nagy.

· Kiváló áramkorlátozó jellemzők, erős túlterhelési kapacitás, hatékonyan csökkentheti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát;

· Az erős környezeti alkalmazkodóképesség, a teljesen független légcsatorna-kialakítás nagymértékben javíthatja a kemény környezetekkel, például olajszennyezéssel, porral és páratartalommal szembeni ellenállást;

04 Rendszerbevezetés:

Ebben a rendszerben egy 160 kW-os emelőmotort egy RVE32 200 kW-os inverter hajt meg, és az egyik emelő egyszerre hajtja a bal és a jobb két kocsit, hogy fel-le menjenek egymásnak, vagyis az egyik kocsi felfelé táplál, a másik pedig Leereszkedik egy üres autóért. Az inverter busz feszültsége felpumpálható olyan esetekben, mint a lassító fékezés és a felső tehermentesítés, és a külső fékegység és a fékellenállás gyors fékezésre és leállásra szolgál.

05 Műszaki paraméter:

06 Helyszíni használat:

A helyszíni térhelyzetnek megfelelően a kapcsolószekrénybe egy RVE32 sorozatú inverter kerül beépítésre, az inverter beépítése és a helyszíni motor az ábrán látható módon.

07 Futás eredménye:

Az RVE32 invertert használó nagyolvasztó kétkocsi-emelős adagolásvezérlő rendszert több mint három éve helyezték üzembe, és jó gazdasági és társadalmi előnyöket ért el.

A vezérlőeszköz megbízhatóan működik, jó környezeti alkalmazkodóképességgel rendelkezik, ellenáll a zord környezeteknek, például olajszennyezésnek, pornak és nedves hőnek, és alacsony a meghibásodási aránya;

Ismerje meg az adagoló zökkenőmentes emelését és sebességének változását, és kerülje el a hagyományos csörlőrendszer nagy indítási vibrációját, könnyű megcsúszását és utánfutó jelenségét;

Kiváló áramkorlátozási jellemzők, erős túlterhelési kapacitás hatékonyan csökkenti a frekvenciaátalakítási túlterhelést, túláramvédelmet és maximalizálja a termelés folytonosságát.

08 Ügyfélelőnyök:

A mechanikai alkatrészek hatása kicsi, a berendezés karbantartásának mennyisége csökken, és a karbantartási költségek jelentősen megtakaríthatók;

A frekvenciaváltó átfogó védelmi funkciója biztosítja a termelés folytonosságát;

A rendszer működése biztonságos és megbízható, a gazdasági előnyök pedig figyelemre méltóak.
