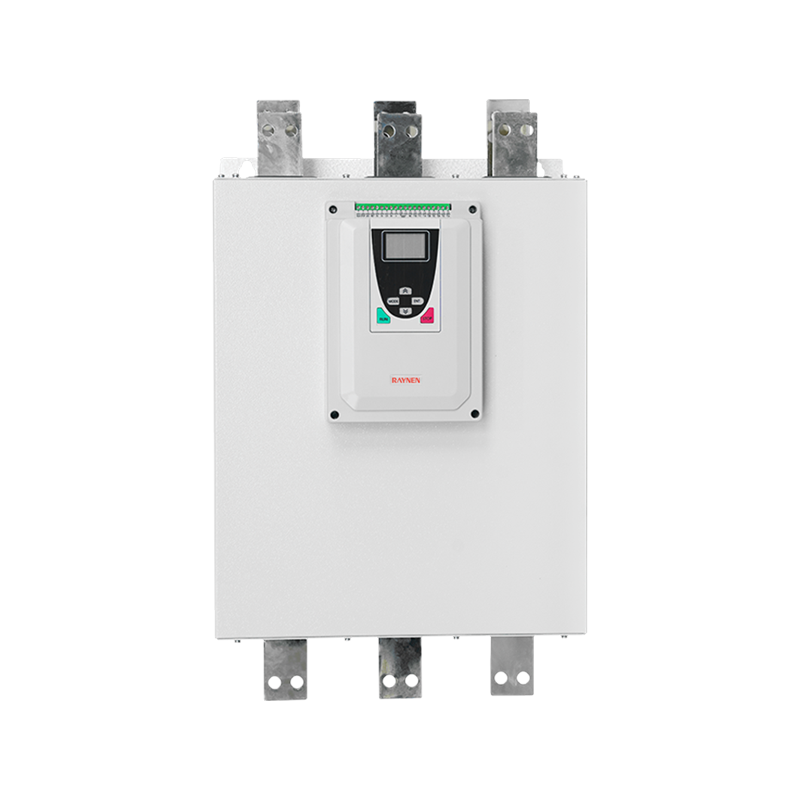

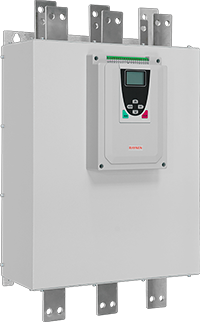

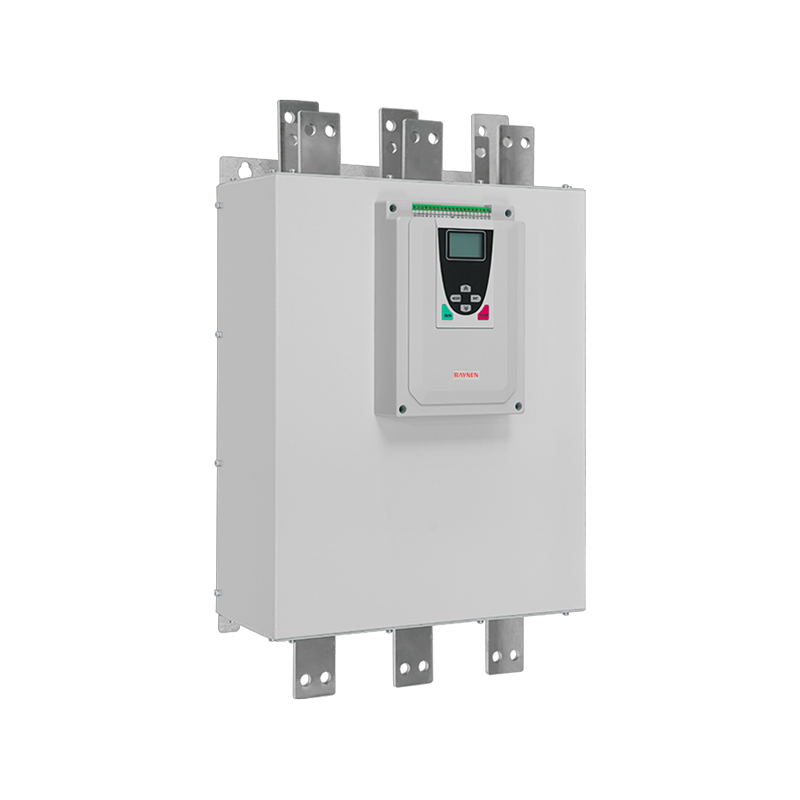

Termék összefoglaló
Műszaki adatok
 | Paraméteres | |
| Modell | RSE-T3-400 -E~ RSE-T3-500-E | |
| Bypass Type | Külső bypass típus | |
| Feszültség | 380V | |
| Adaptív motorteljesítmény (kW) | 400/450/500 | |
| Névleges kimeneti áram (A) | 800/900/1000 | |
| Méretek (mm) | 675*410*228 | |
| Beépítési méret (mm) | 536*340 | |
Termékjellemzők
| Kiemelkedő minőség |  | Távirányító |  |
| • Minden teljesítménymutató gondosan megtervezett és szigorúan tesztelt • Minden szintű védelem • Könnyen telepíthető és integrálható a vezérlőrendszerbe | • A kommunikációs funkció távirányító, felügyeleti és beállítási funkciókhoz használható • Az RS485 szabványos interfészen keresztül csatlakozhat PC-hez és PLC-hez | ||
| Bypass mágneskapcsoló, Csökkentse a veszteséget |  | Kényelmes billentyűzet |  |
| • Az Indítás végén a megkerülő mágneskapcsoló elindul • Az önindító belsejében csökken a hő, és minimálisra csökken a veszteség • Minden védelmi funkció hatékonyan működik (túlmelegedés, túlterhelés, terhelés nélkül stb.) | • Használja az egyszerű és intuitív billentyűzetet a motoradatok beállításához • Az angol billentyűzet megkönnyíti a műveletet | ||
| Alacsony veszteségű kialakítás |  | Kényelmesebb |  |
| Az RDS folyamatosan javíthatja a motor működési állapotát a következő módokon: • Adaptív lágyindítás-vezérlési technológiát alkalmaztak annak biztosítására, hogy a motor fordulatszám-görbéje megfelelő legyen sima és folyamatos és monoton emelkedő bármilyen állapotban, sebesség inflexiós pont nélkül • Csökkenti a mechanikai és hidraulikus igénybevételeket • Csökkentse az áramelosztó rendszer terhelését (feszültségcsúcs, túláram) | • RS485, Modbus kommunikáció • Felső vezetékezés, könnyen csatlakoztatható | ||
| Alkalmazható teljesítmény |  | ||
| • Jelentkezzen a generátorok széles áramellátási kínálatára | |||
Az egyenes csatlakozás leegyszerűsíti a vezetékezést
Vezetékek és terminálok
Modellnómenklatúra
Kiválasztási táblázat
| Modell (380V) | Adaptív motor teljesítmény ( kW ) | kimentem (A) | Méretek H*Sz*M (mm) | Beépítési méret (mm) | |
| H1*W1 | Rekesznyílás | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Teljesítmény és konfiguráció
| Elektromos jellemzők | |
| Névleges üzemi feszültség | Háromfázisú 380V±15% |
| Névleges működési frekvencia | 50 Hz vagy 60 Hz (kérjük, rendelés előtt adja meg) |
| A szabályozott fázisok száma | 3 |
| Alkalmazható motor | Egérketreces háromfázisú indukciós motor/aszinkron motor |
| Indítási frekvencia | A terheléstől függően normál körülmények között óránként legfeljebb 10-szer, nagy terhelés esetén 6-szor ajánlott elindulni és megállni. |
| Indítási módszer | Feszültségrámpa, áramrámpa, áramkorlát, hüvelyk, feszültségrámpa áramkorlát, hirtelen ugrás feszültségrámpa |
| Stop módszer | Szabad stop, lágy stop |
| Védelmi funkció | Fáziskiesés elleni védelem, túláramvédelem, túlterhelés elleni védelem, áramkiegyensúlyozatlanság védelem, túlmelegedés elleni védelem, indítási időtúllépés elleni védelem stb. |
| Környezeti jellemzők | |
| Üzemi hőmérséklet | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ csökkenteni kell a kapacitást) |
| Tárolási hőmérséklet | -25 ℃ ~ 70 ℃ |
| Relatív páratartalom | 95%-ban nincs páralecsapódás vagy csepegés |
| Magasság | 1000 m alatt (1000-3000 m-re kell csökkenteni a kapacitást) |
| Hűtési módszer | Természetes léghűtés |
| Telepítési mód | Falra szerelhető |
| Egyéb | Nincs gyúlékony, robbanásveszélyes, korrozív gáz, vezetőképes por vagy fémpor |
| Szabványok és tanúsítás | |
| Végrehajtási szabványok | GB/T14048.6 |
| Minősítés | CCC |
| Vezérlőáramkör jellemzői | |
| Bypass -01, 02 | 01, 02 indítás és zárás befejezése után a bypass mágneskapcsoló vezérléséhez. (Diagram) |
| Futtassa a kimenetet -03, 04, 05 | A 03, 04, 05 mindegyik programozható relé kimenet, és a késleltetési idő az f4 kóddal állítható be. A kimeneti funkció az FE kóddal lesz beállítva, és bezárul, ha a kimenet érvényes. |
| Hiba kimenet -06, 07, 08 | A 06, 07, 08 programozható hibarelé kimenetek, záródnak, ha hiba lép fel, vagy a tápfeszültség ki van kapcsolva, és kinyitnak, ha a tápfeszültség be van kapcsolva. |
| Analóg kimenet -09, 10 | A 09, 10 képes mérni a terhelés hatására változó aktuális információkat. 400% kimenet 4 ~ 20mA kalibrációs érték, számítás Képlet: D = 400/16(1x-4). lx a tényleges mérési érték (mA). Motoráram (%). |
| Azonnali leállítás bemenet -11 | 11 és a közös leválasztás azonnal leállítja a motort (vagy sorba köt más normál zárási pontokat. |
| Lágy stop bemenet -12 | 12, és a közös lekapcsolás a motor lágy leállását (vagy szabad leállását) eredményezi. |
| Kezdjen el gépelni -13 | 13 és a közös zárás hatására a motor jár |
| Gyakori -14, 15 | Gyakori terminal for input signal |
| RS485 -16, 17, 18 | RS485 kommunikációs terminál, több lágyindító csatlakoztatása 16 kommunikáció, földelés |
| PE -19 | Földelési terminál |
