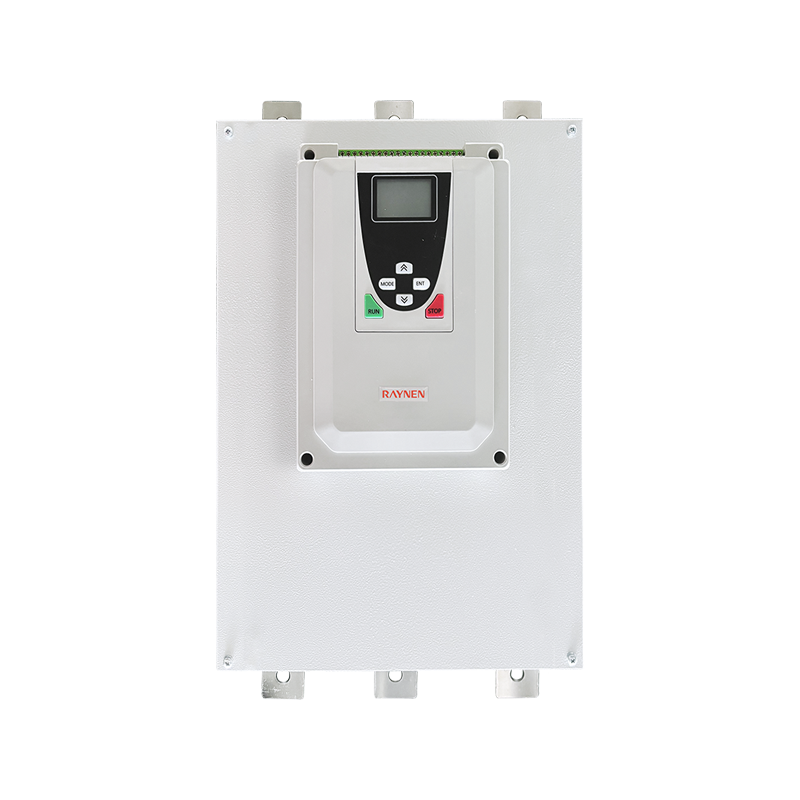

Termék összefoglaló
Műszaki adatok
 | Paraméteres | |
| Modell | RSE-T3-132-O ~ RSE-T3-200-O | |
| Bypass Type | Online bypass típus | |
| Feszültség | 380V | |
| Adaptív motorteljesítmény (kW) | 132/160/185/200 | |
| Névleges kimeneti áram (A) | 264/320/370/400 | |
| Méretek (mm) | 574*348*248 | |
| Beépítési méret (mm) | 493*280 | |

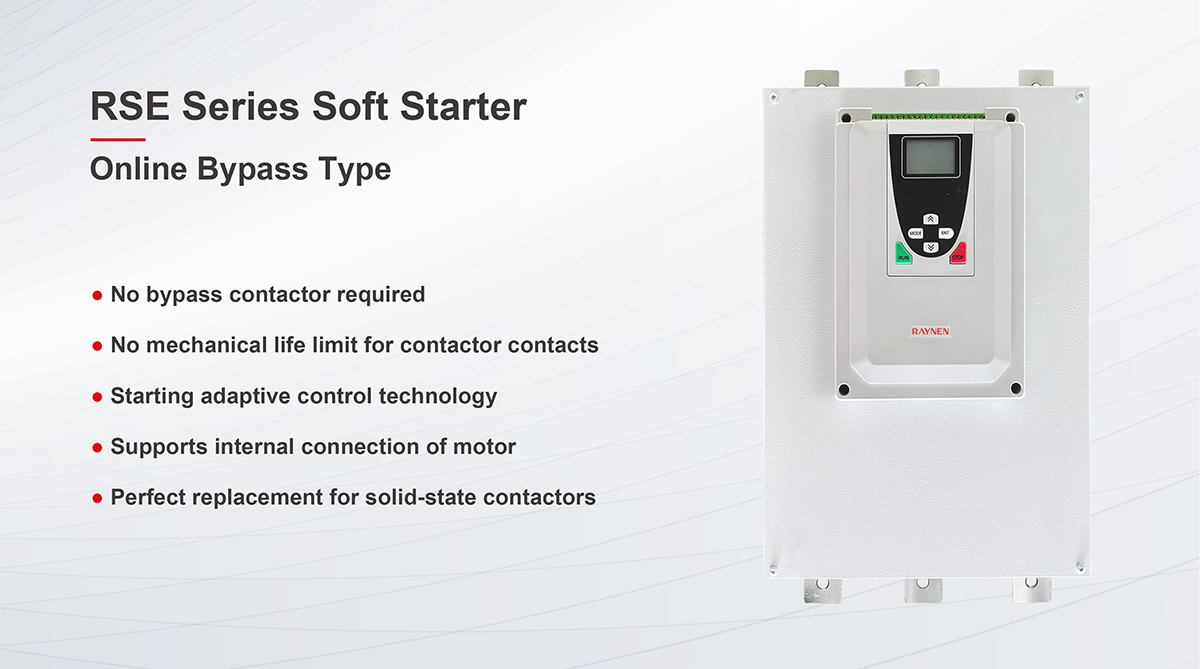

Termék áttekintése
| | Független vezérlésű tápegység (220VAC), a paraméterezés tápegység nélkül is lehetséges (380V) |
| | A bypass kontaktor eltávolítása után nincs kontaktor érintkezési korlát, és az élettartam is hosszabb |
| | Kompatibilis a külső kontaktorokkal, rugalmasabban használható és szélesebb körű alkalmazásokhoz alkalmas |
 | Képes meghajtani a nem hagyományos motorterheléseket, például a motorfűtőket, az ellenállásos terheléseket és a transzformátorterheléseket |
 | Tökéletesen helyettesítheti a szilárdtest-kontaktorokat, valamint lágyindítási és lágyleállítási funkciókat biztosít |
 | Támogatja a motorok belső csatlakoztatását, alkalmas nagyobb specifikációjú motorokhoz |

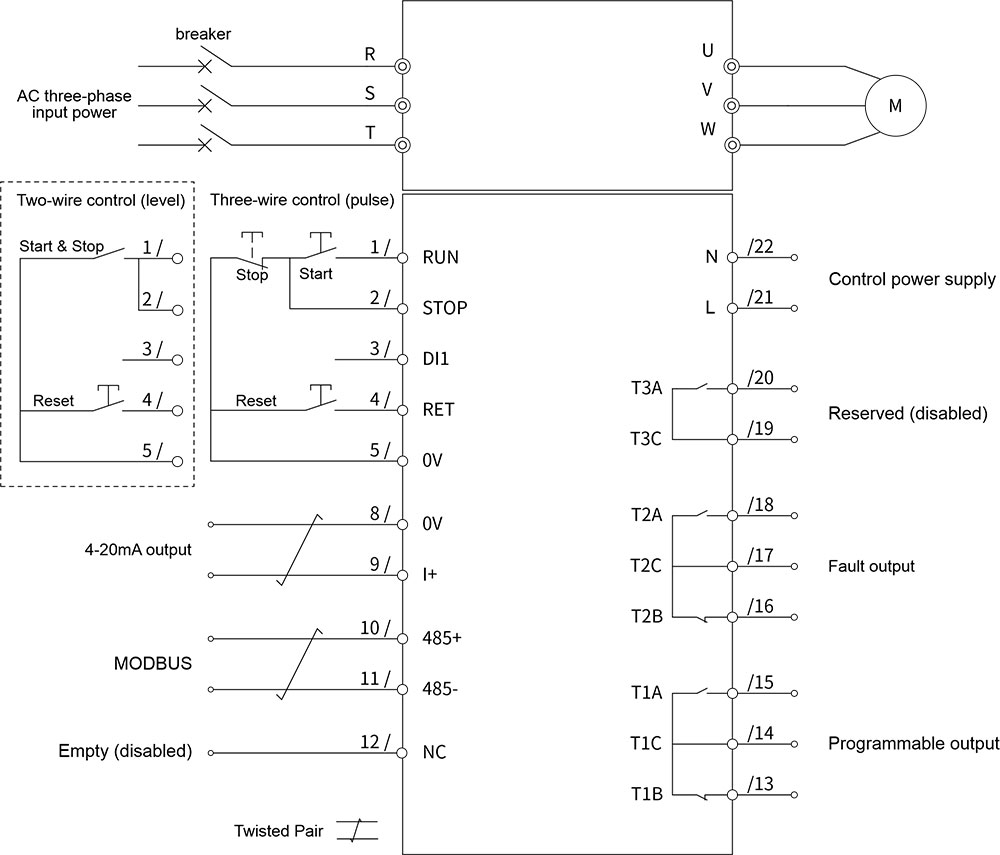

Vezetékek és terminálok
Modellnómenklatúra
Kiválasztási táblázat
| Modell (380V) | Adaptív motor teljesítmény ( kW ) | kimentem (A) | Méretek H*Sz*M (mm) | Beépítési méret (mm) | |
| H1*W1 | Rekesznyílás | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Teljesítmény és konfiguráció
| Elektromos jellemzők | |
| Névleges vezérlő tápegység | Egyfázisú 220VAC±15%, 50/60Hz |
| Névleges tápfeszültség | Háromfázisú 380V~480V (-10%~15%) |
| Névleges tápfeszültség frekvencia | 50 Hz vagy 60 Hz |
| A szabályozott fázisok száma | 3 |
| Alkalmazható motor | Mókusketreces háromfázisú indukciós motor/aszinkron motor |
| Indítási frekvencia | A terhelési viszonyoktól függ. Normál körülmények között óránként legfeljebb 10-szer, nagy terhelés esetén pedig óránként 6-szor ajánlott elindulni és megállni. |
| Indítási mód | Feszültségrámpa, áramrámpa, áramkorlát, hüvelyk, feszültségrámpa áramkorlát, hirtelen ugrás feszültségrámpa |
| Stop mód | Szabad stop, lágy stop |
| Védelmi funkció | Fáziskiesés elleni védelem, túláramvédelem, túlterhelés elleni védelem, áramkiegyensúlyozatlanság védelem, túlmelegedés elleni védelem, indítási időtúllépés elleni védelem, alul-/túlfeszültség elleni védelem, indítási frekvenciavédelem, nagyáram elleni védelem, tirisztor meghibásodás elleni védelem, teljesítmény fordított sorrendű védelem, huzalozási hiba védelem, stb. |
| Környezeti jellemzők | |
| Üzemi hőmérséklet | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ csökkenteni kell a kapacitást) |
| Tárolási hőmérséklet | -25 ℃ ~ 70 ℃ |
| Relatív páratartalom | 95%-ban nincs páralecsapódás vagy csepegés |
| Magasság | 1000 m alatt (1000-3000 m-re kell csökkenteni a kapacitást) |
| Hűtési módszer | Kényszerített léghűtés |
| Telepítési mód | Falra szerelhető |
| Egyéb | Nincsenek gyúlékony, robbanásveszélyes vagy korrozív gázok, vezetőképes por vagy fémpor |
| Szabványok és tanúsítás | |
| Végrehajtási szabványok | GB/T14048.6 |
| Minősítés | CCC |
