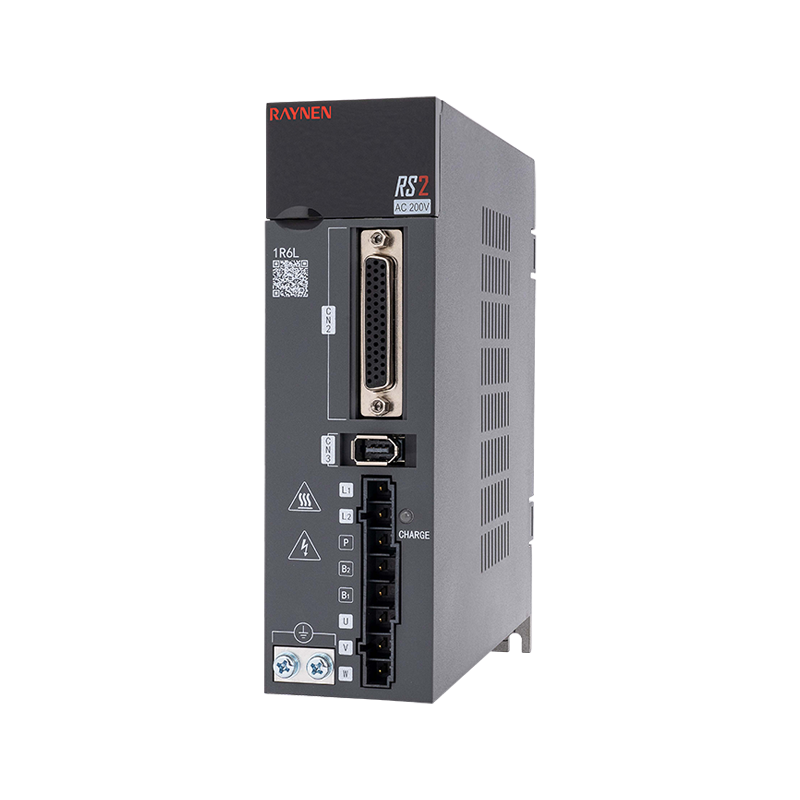

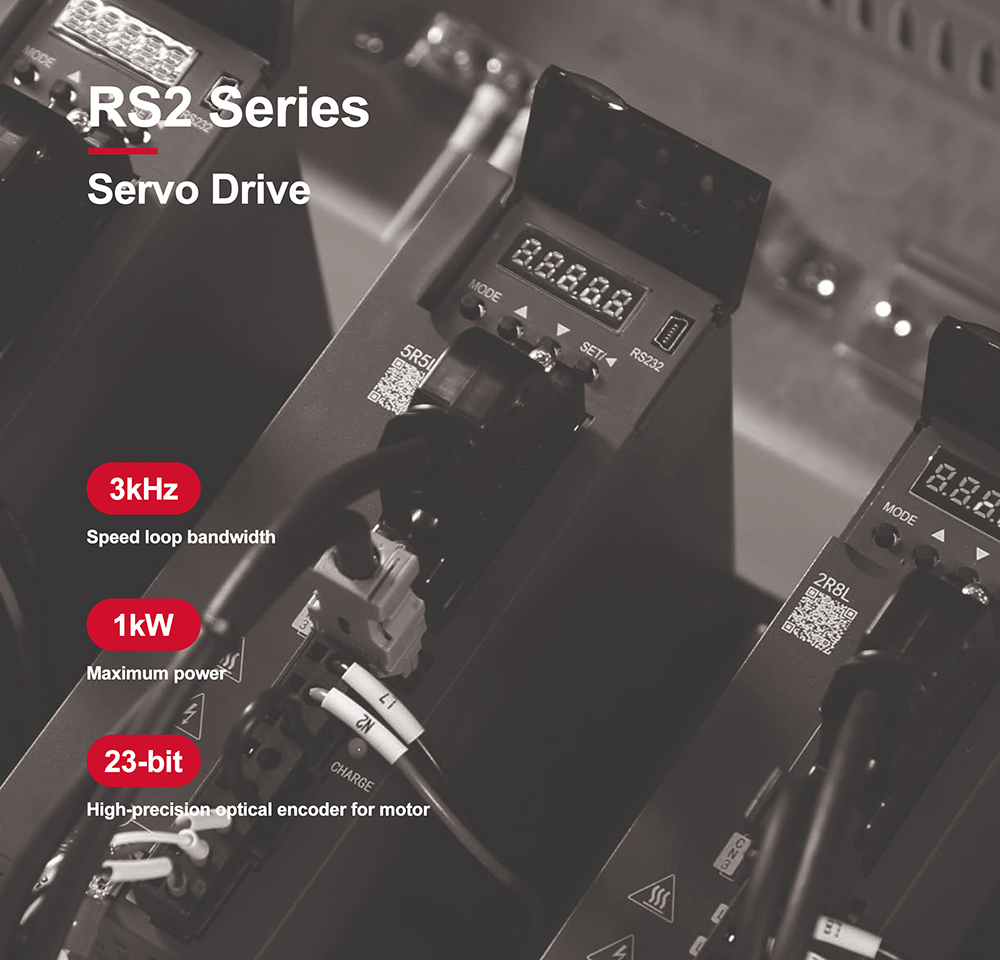

RS2 szervo meghajtó

A méret

B méret

Nem.

Név

Nem.

Név

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Fék

6

Fék

7

U, V, W

7

U, V, W

8

Földcsavar

8

Földcsavar

9

TÖLTÉS

9

TÖLTÉS

10

CN4/CN5

10

CN4/CN5

Leírás:

① -: Hétszegmenses digitális kijelző

②mini USB: RS232 interfész, PC-hez csatlakoztatva

③CN2: Kimeneti/bemeneti jel csatlakozó, programozható vezérlőhöz (PLC) vagy vezérlő I/O-hoz csatlakoztatva

④CN3: Kódoló interfész, a szervomotor jeladójához csatlakoztatva

⑤L1, L2: Főáramköri tápegység, egyfázisú tápegységhez csatlakoztatva (200~240VAC, 50/60Hz tápegység)

⑥Fék: Használjon külső fékellenállást

⑦U, V, W: Szervohajtás kimenete, csatlakoztatva a motor tápcsatlakozójához (U, V, W)

⑧ Földcsavar: Csatlakoztassa a tápfeszültség és a motor földeléséhez

⑨ TÖLTÉS: Tápellátás visszajelző lámpa

⑩CN4/CN5: 485-ös kommunikációs port

Az egyfázisú 220 V-os meghajtó elektromos specifikációi

Tétel

A méret

B méret

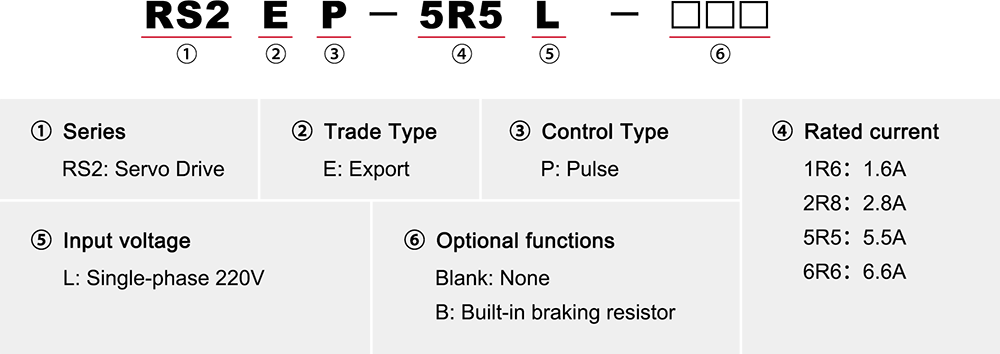

Modell

1R6L

2R8L

5R5L

6R6L

Tápegység kapacitása [kVA]

0.5

1

1.7

2

Folyamatos kimeneti áram [karok]

1.6

2.8

5.5

6.6

Pillanatnyi maximális kimeneti áram [karok]

5.9

9.3

16.9

17

Fő áramkör

Folyamatos bemeneti áram [karok]

2.4

5

8.7

11

Fő áramkör power supply

Egyfázisú 200-240VAC, -15%~10%, 50/60Hz

Vezérlőhurok

Vezérlőáramkör tápellátása

Gyűjtősín tápegység, megosztott tápegység bemenet és egyenirányítás

Teljesítményvesztés

Fő áramkör power loss [W]

30.5

41

60.8

66.2

Vezérlőáramkör teljesítményvesztesége [W]

Fékellenállás

Fék resistor function

Választható

Ellenállás értéke [Ω]

50

50

50

50

Kapacitás [W]

30

30

50

50

Külső minimális megengedett ellenállásérték [Ω]

50

45

40

40

Hűtési módszer

Természetes hűtés

Léghűtés

Túlfeszültség szintje

OVC III

A méret

B méret
