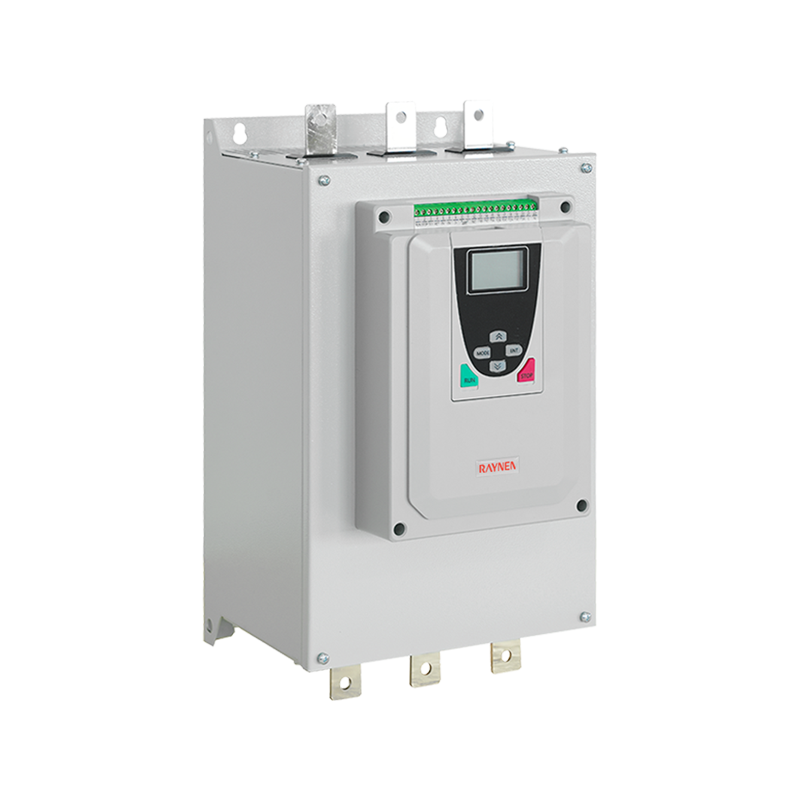

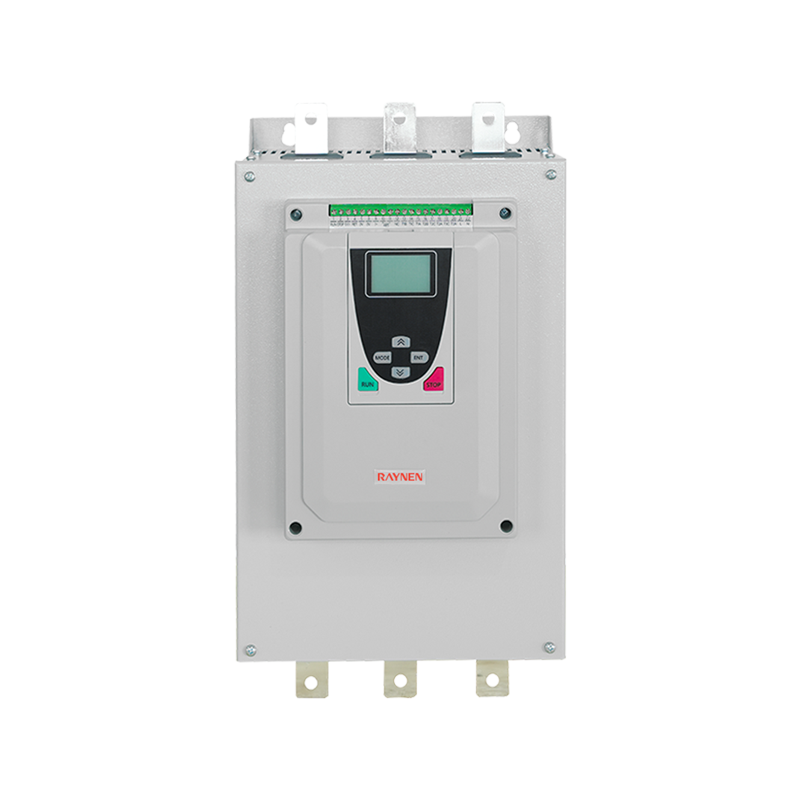

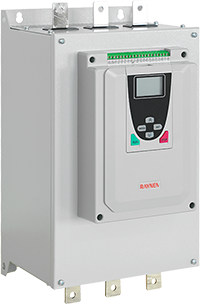

Termék összefoglaló
Műszaki adatok
 | Paraméteres | |
| Modell | RSE-T3-75-I ~ RSE-T3-110-I | |

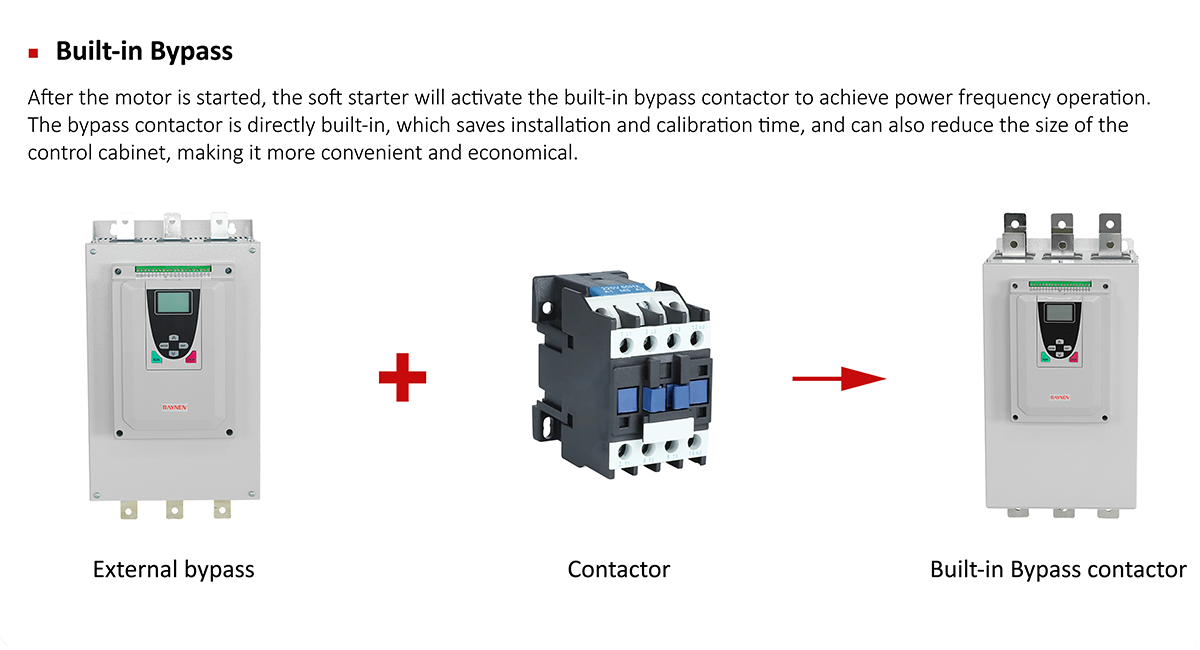

| Bypass Type | Beépített bypass típus | |
| Feszültség | 380V | |
| Adaptív motorteljesítmény (kW) | 75/90/115 | |
| Névleges kimeneti áram (A) | 150/180/230 | |
| Méretek (mm) | 443*243*248 | |
| Beépítési méret (mm) | 392*180 | |
Termék áttekintése

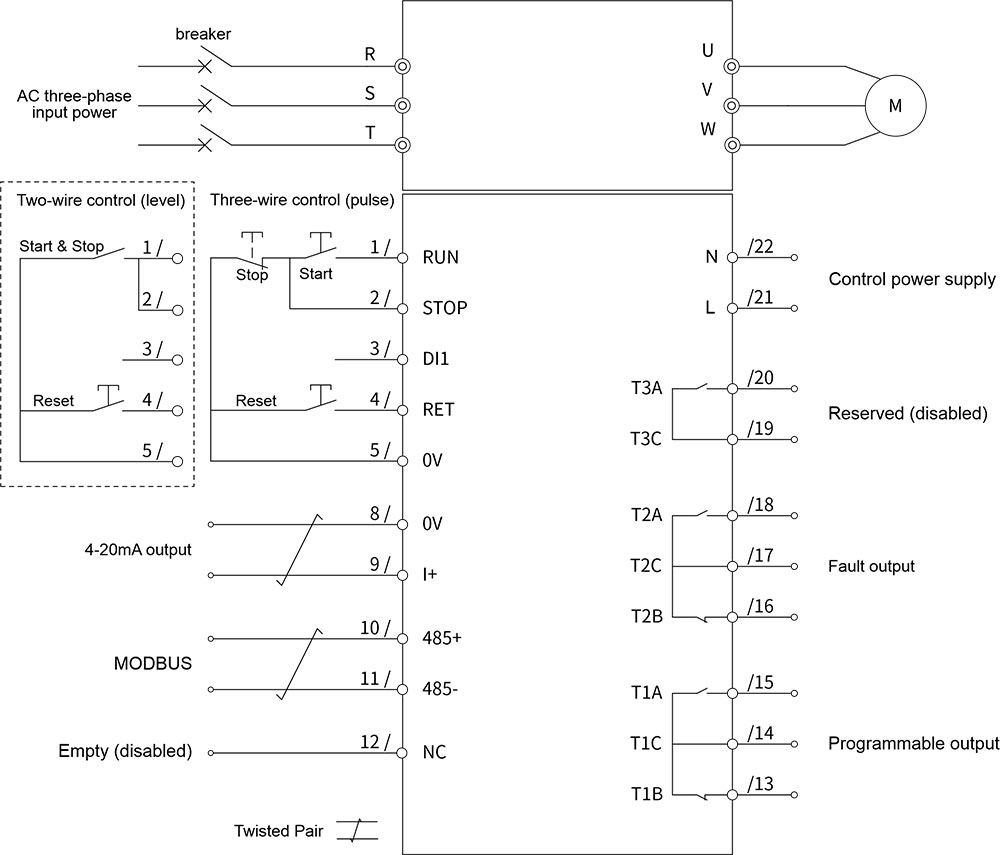

Vezetékek és terminálok
Modellnómenklatúra
Kiválasztási táblázat
| Modell (380V) | Adaptív motor teljesítmény ( kW ) | kimentem (A) | Méretek H*Sz*M (mm) | Beépítési méret (mm) | |
| H1*W1 | Rekesznyílás | ||||
| RSE-T3-7-I | 7.5 | 15 | 342*200-208 | 299*145 | M6 |
| RSE-T3-11-I | 11 | 23 | |||
| RSE-T3-15-I | 15 | 30 | |||
| RSE-T3-18-I | 18.5 | 37 | |||
| RSE-T3-22-I | 22 | 45 | |||
| RSE-T3-30-I | 30 | 60 | |||
| RSE-T3-37-I | 37 | 75 | |||
| RSE-T3-45-I | 45 | 90 | |||
| RSE-T3-55-I | 55 | 110 | |||
| RSE-T3-75-I | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-I | 90 | 180 | |||
| RSE-T3-110-I | 115 | 230 | |||
| RSE-T3-132-I | 132 | 264 | 670*280*248 | 588*230 | M10 |
| RSE-T3-160-I | 160 | 320 | |||
| RSE-T3-185-I | 185 | 370 | |||
| RSE-T3-200-I | 200 | 400 | |||
| RSE-T3-250-I | 250 | 500 | 710*320*252 | 628*260 | M10 |
| RSE-T3-280-I | 280 | 560 | |||
| RSE-T3-320-I | 320 | 640 | |||
Teljesítmény és konfiguráció
| Elektromos jellemzők | |
| Névleges vezérlő tápegység | Egyfázisú 220VAC±15%, 50/60Hz |
| Névleges tápfeszültség | Háromfázisú 380V~480V (-10%~15%) |
| Névleges tápfeszültség frekvencia | 50 Hz vagy 60 Hz |
| A szabályozott fázisok száma | 3 |
| Alkalmazható motor | Mókusketreces háromfázisú indukciós motor/aszinkron motor |
| Indítási frekvencia | A terhelési viszonyoktól függ. Normál körülmények között óránként legfeljebb 10-szer, nagy terhelés esetén óránként 6-szor ajánlott elindulni és megállni. |
| Indítási mód | Feszültségrámpa, áramrámpa, áramkorlát, hüvelyk, feszültségrámpa áramkorlát, hirtelen ugrás feszültségrámpa |
| Stop mód | Szabad stop, lágy stop |
| Védelmi funkció | Fáziskiesés elleni védelem, túláramvédelem, túlterhelés elleni védelem, áramkiegyensúlyozatlanság elleni védelem, túlmelegedés elleni védelem, indítási időtúllépés elleni védelem, túlfeszültség-/túlfeszültség elleni védelem, frekvencia túlindítás elleni védelem, nagyáram elleni védelem, tirisztor meghibásodás elleni védelem, teljesítmény fordított sorrendű védelem, kábelezési hiba védelem, stb. |
| Környezeti jellemzők | |
| Üzemi hőmérséklet | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ csökkenteni kell a kapacitást) |
| Tárolási hőmérséklet | -25 ℃ ~ 70 ℃ |
| Relatív páratartalom | 95%-ban nincs páralecsapódás vagy csepegés |
| Magasság | 1000 m alatt (1000-3000 m-re kell csökkenteni a kapacitást) |
| Hűtési módszer | 55 kW és az alatt: természetes hűtés; 75 kW és felette: kényszerített léghűtés |
| Telepítési mód | Falra szerelhető |
| Egyéb | Nincsenek gyúlékony, robbanásveszélyes vagy korrozív gázok, vezetőképes por vagy fémpor |
| Szabványok és tanúsítás | |
| Végrehajtási szabványok | GB/T14048.6 |
| Minősítés | CCC |
