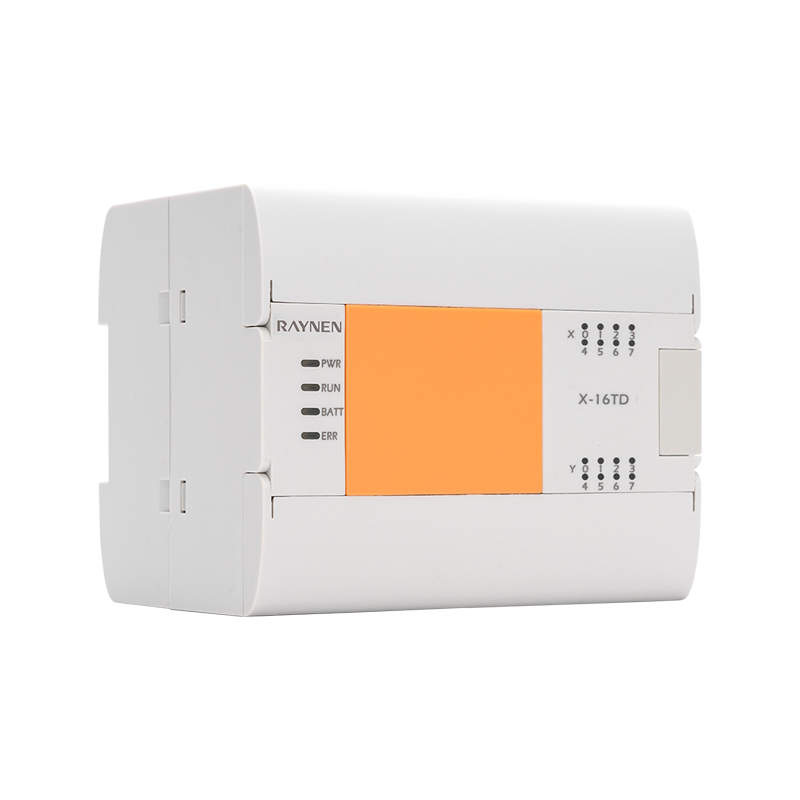

X Relé programozható logikai vezérlő

• Hatékony adatfeldolgozással, három nagy sebességű számlálóval és egyéb funkciókkal

• Valós idejű óra, az energiaadatok véglegesen mentve

• Egy BD kártya támogatása és legfeljebb 7 modul bővítése

Interfész

Bemenet/kimenet

Bővítőkártya

BD tábla

Integrált hálózati port RS232/485

3 utas nagysebességű számláló

Kibővített Max 7 modul

1 BD kártya támogatása

Tétel

Tápellátási specifikációk

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Energiafogyasztás

10W

12W

12W

113W

14W

Üzemi feszültség

Minimális érték

100VAC

Középérték

220VAC

Maximális érték

240VAC

Határozza meg a bemeneti feszültséget

AC 85V~AC100V, AC 240V~AC264V

Hagyja a pillanatnyi áramszünet idejét

5 ms alatti átmeneti áramkimaradás esetén a művelet folytatódik

Tápfeszültség biztosíték

60V 2A

Impulzusáram

12A, 0,5 ms alatt/28,8 V DC

DC24V adott teljesítmény

300mA alatt

DC5V beépített tápellátás

800mA alatt

Tétel

Tápellátási specifikációk

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Írja be a számot

8

14

16

24

36

Nagy sebességű számláló

egyfázisú 200KHz [3 db]; AB fázis 100 KHz [3 db]

Beviteli típus

PNP/NPN

Bemeneti jel feszültsége

DC forrás típusa: DC20.4V~28.8V

Bemeneti impedancia

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 fent

-

5,6K

Bemeneti induktivitás áramon

X0-X5

5mA felett

X6-X7

4mA

5mA felett

X10 fent

-

4 mA felett

KI Bemeneti induktivitás áram

1mA felett

Bemeneti válaszidő

＜4,5 ms

Bemeneti jel formája

Nincs feszültség érintkező bemenet

Nyelő bemenet: NPN nyitott kollektoros tranzisztor

Forrás bemenet: PNP nyílt kollektoros tranzisztor

Bemeneti hurok leválasztása

Optocsatoló szigetelés

Bemeneti műveletek megjelenítése

A panelen lévő LED világít, amikor az optocsatolót működtetik

Tétel

Tápellátási specifikációk

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Kimeneti szám

8

10

16

16

24

Kimenet típusa

Száraz érintkezés

Névleges feszültség

220VAC

Feszültség tartomány

5~30VDC 5~250VAC

Túlfeszültség (max.)

5A 4s 10% Üzemi ciklus

Névleges áram pontonként (max.)

2A

Lámpaterhelés [max]

30W DC/200W AC

Válaszidő (24V, 2K terhelés)

10 ms

bekapcsolt ellenállás [csatlakozási pont]

0,22 (max, ha új)

Impulzusfrekvencia [max.]

1 HZ

Mechanikai életciklus

10000000 (terhelés nélkül)

Kapcsolatfelvétel az élettel

100 000 (névleges terhelés)

pajzs

500 m (normál teljesítmény)

un-pajzs

150 m (normál teljesítmény)

Név

Tartalom

Lágy alkatrész típus

Tartalom

X

256 pont

Bit elem

X0~X377

Y

256 pont

Bit elem

Y0~Y377

M

7680 pont

Bit elem

M0~M7679

SM

512 pont

Bit elem

SM8000~SM8511

S

4096 pont

Bit elem

S0-S4095

V

8 pont

Szó elem

V0~V7

Z

8 pont

Szó elem

Z0~Z7

T

512 pont

Szó elem

T0~T511

C

200 pont

16 bites szóelem

C0-C199

C (32 bites)

56 pont

32 bites szóelem

C200 ~ C255

D

8000 pont

Szó elem

D0-D7999

SD

512 pont

Szó elem

SD8000~SD8511

R

32768 pont

Szó elem

R0~R32767

Bemeneti megszakítás

8 pont

I00*~I07*

Időzítő megszakítás

3 pont

I6**~I8**

Számláló megszakítás

6 pont

I010~I060

Mestervezérlés beágyazással

8 pont

N0~N7

Mutató P

4096 pont

P0~P4095

Konstans K

16 bites tartomány: -32768~ 32767

32 bites csengett

-2147483648~ 2147483647

Konstans H

16 bites tartomány: 0~FFFF

32 bites csengette: 0~FFFFFFFF

Valós szám (E)

-3,40 × 10-38~ -1,17 × 10-38, 1,17 × 10-38 ~ 3,40 × 1038

Karakterlánc

Félsarok karakter, amelyet " " keretez, legfeljebb 32 karakterből

Bemenet

Elosztás

Egyfázisú egyszámláló

AB fázisszámláló

AB fázisszámláló

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
