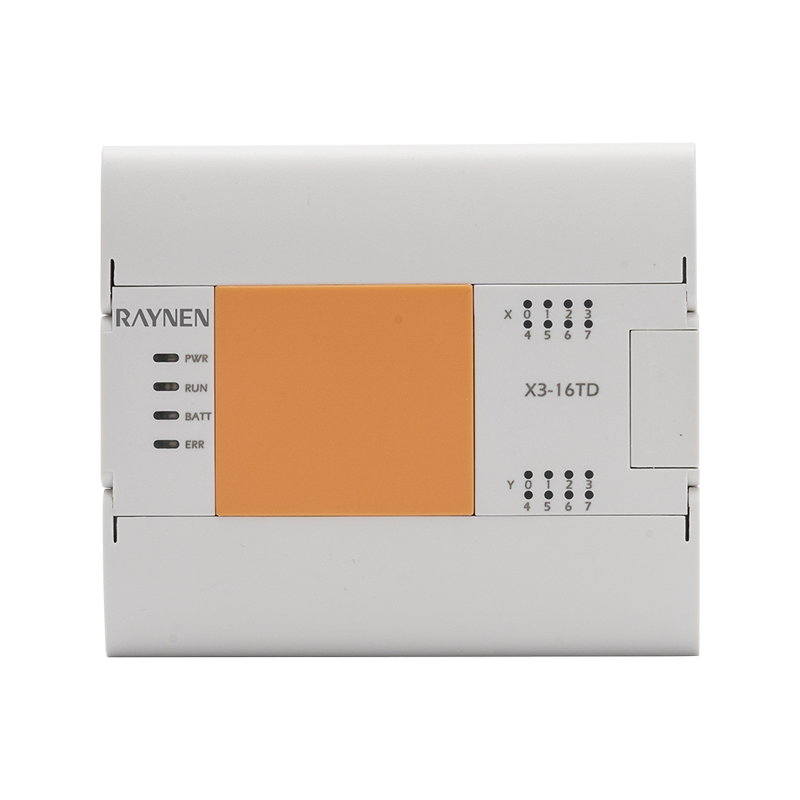

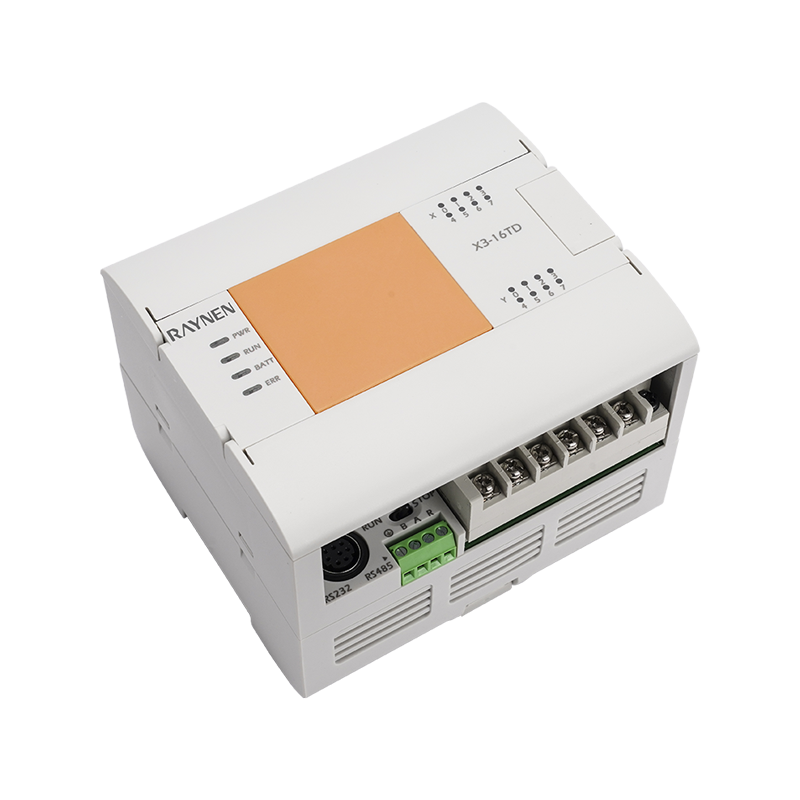

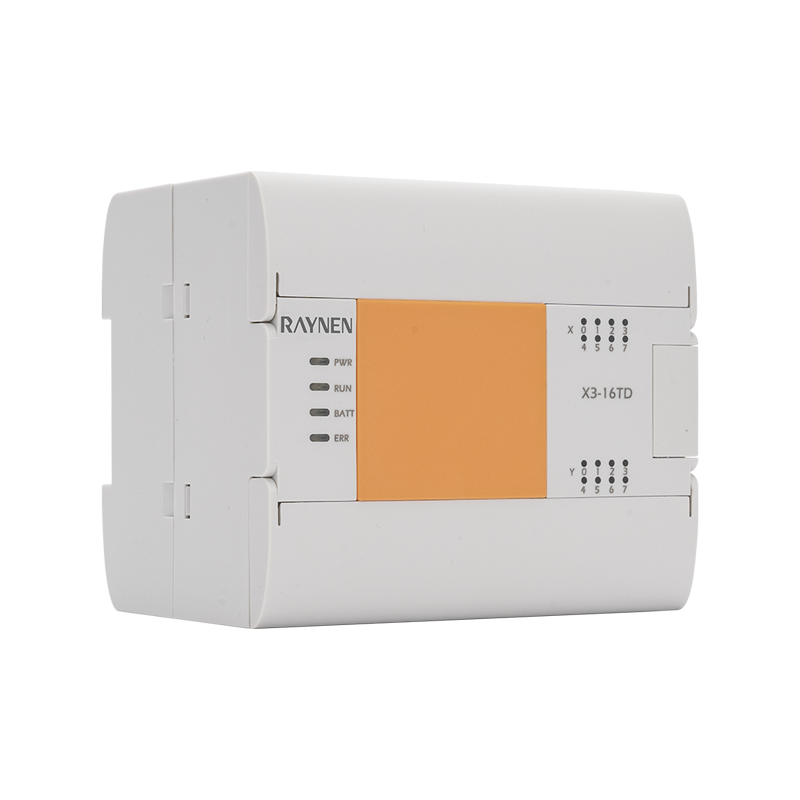

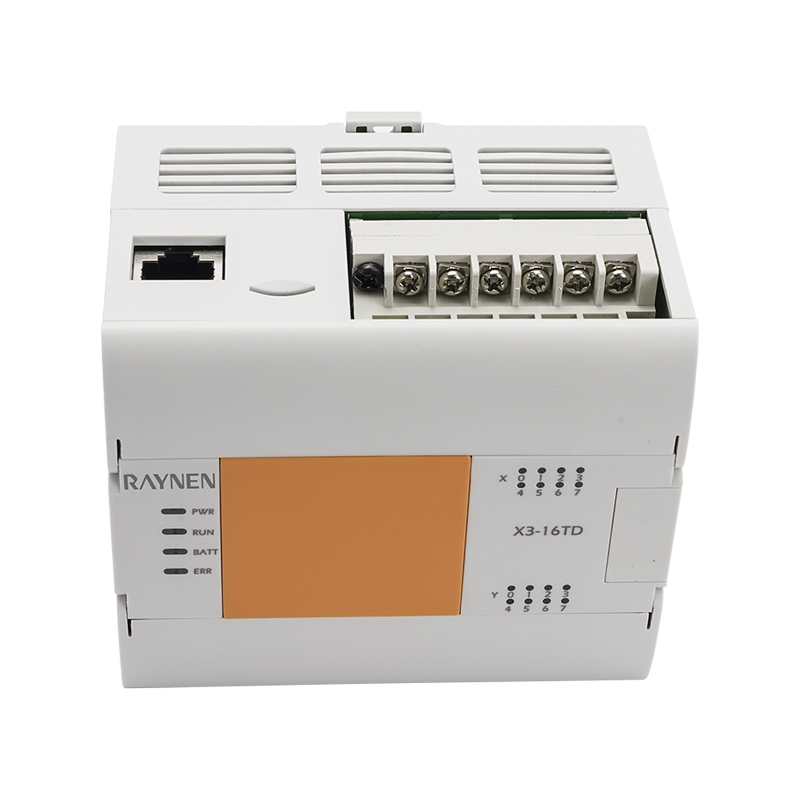

Termék összefoglaló
| | • 2–6 tengelyes, nagy sebességű impulzuskimenettel, nagy sebességű számlálással, lineáris interpolációval és ívinterpolációval, valamint egyéb mozgásvezérlő funkciókkal; • Valós idejű óra, az energiaadatok tartósan mentve; • Legfeljebb 7 modul bővíthető. |
Előny
| | | | |
| Interfész | Bemenet/kimenet | Bővítőkártya | BD tábla |
| Integrált hálózati port RS232/485 | 3-8 csatornás nagy sebességű számláló 2-6 tengelyes 200K nagy sebességű impulzus | Kibővített Max 7 modul | 1 BD kártya támogatása |
Modellnómenklatúra
Termék mérete (egység: mm)
| |
|
Paraméter
| Tétel | Tápellátási specifikációk | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Energiafogyasztás | 10W | 12W | 12W | 13W | 14W |
| Tápfeszültség | DC24V | ||||
| Feszültség tartomány | DC 20,4~28,8V | ||||
| Hagyja a pillanatnyi áramszünet idejét | 5 ms alatti átmeneti áramkimaradás esetén a művelet folytatódik | ||||
| Tápfeszültség biztosíték | 60V 2A | ||||
| Impulzusáram | 12A, 0,5 ms alatt/28,8 V DC | ||||
| DC24V adott teljesítmény | 300mA alatt | ||||
| DC5V beépített tápellátás | 800mA alatt | ||||
| Tétel | Tápellátási specifikációk | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Írja be a számot | 8 | 14 | 16 | 24 | 36 | |
| Nagy sebességű szám | Egyfázisú 200KHz [3 db] AB fázis 100KHz[3 db] | Egyfázisú 200 KHz [4 db], AB fázis 100KHz[4 db] | Egyfázisú 200 KHz [8 db] AB fázis 100 KHz [4 db] | |||
| Beviteli típus | Mosogató típusa/forrás típusa | |||||
| Bemeneti jel feszültsége | DC forrás típusa: DC20.4V~28.8V | |||||
| Bemeneti impedancia | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 fent | - | 5,6K | ||||
| Bemeneti induktivitás áramon | X0-X5 | 5mA felett | ||||
| X6-X7 | 4mA | 5mA felett | ||||
| X10 fent | - | 4mA felett | ||||
| KI Bemeneti induktivitás áram | 1mA felett | |||||
| Bemeneti válaszidő | ＜4,5 ms | |||||
| Bemeneti jel formája | Nincs feszültség érintkező bemenet | |||||
| Nyelő bemenet: NPN nyitott kollektoros tranzisztor | ||||||
| Forrás bemenet: PNP nyílt kollektoros tranzisztor | ||||||
| Bemeneti hurok leválasztása | Optocsatoló szigetelés | |||||
| Bemeneti műveletek megjelenítése | A panelen lévő LED világít, amikor az optocsatolót működtetik | |||||
| Tétel | Tápellátási specifikációk | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Kimeneti szám | 8 | 10 | 16 | 16 | 24 | |
| Impulzusfrekvencia (max.) | Egyvégű 2 tengely 200K | Egyvégű 4 tengelyes 200K | Egyvégű 6 tengely 200K | |||
| Kimenet típusa | Tranzisztor/lefolyó kimenet | |||||
| Külső tápegység | DC5 ~ 30V | |||||
| Max terhelés | Ellenállási terhelés | 0,5A/út | ||||
| Induktív terhelés | 12W/DC24V | |||||
| Lámpaterhelés | 5W/DC24V | |||||
| Közepes terhelés | 5 mA (DC5 ~ 24 V) | |||||
| Válaszidő | KI→BE | Nagy sebesség: 5μs alatt/10mA felett (DC5 ~24V) | ||||
| Gyakori: 0,2 ms alatt/200 mAa felett (DC24V) | ||||||
| BE→KI | Nagy sebesség: 5μs alatt/10mA felett (DC5 ~24V) | |||||
| Gyakori: 0,2 ms alatt/200 mAa felett (DC24V) | ||||||
| Hurok szigetelés | Optocsatoló szigetelés | |||||
| Kimeneti műveletek megjelenítése | A panelen lévő LED világít, amikor az optocsatolót működtetik | |||||
Szoftverkomponens erőforrások
| Tétel | Teljesítmény | |
| X bemeneti relé | 256 pont | X0~X377 |
| Y kimeneti relé | 256 pont | Y0~Y377 |
| M segédrelé | 7680 pont | M0 ~ Reteszelő indítás (Állítsa be a kikapcsolási nem tartási területet) |
| Retesz kezdete ~ retesz vége (Állítsa be a teljesítménytartási területet, Max M1023) | ||
| Reteszelő vége ~M7679 (rögzített teljesítménytartó terület) | ||
| Speciális SM segédrelé | 512 pont | SM8000~SM8511 |
| S állapotrelé | 4096 pont | S0-S4095 |
| időzítő T | 200 pont | T0 ~ T199 (100 ms időalap) |
| T192~T199 (Subrutin specializáció) | ||
| 46 pont | T200 ~ T245 (10 ms időalap) | |
| 4 pont | T246~T249 (1 ms kumulatív típus) | |
| 6 pont | T250 ~ T255 (100 ms kumulatív típus) | |
| 256 pont | T256 ~ T511 (1 ms időalap) | |
| 16 bites számláló | 200 pont | C0-C199 |
| 32 bites számláló | 56 pont | C200~C234 |
| Nagy sebességű számláló | - | C235~C255 |
| Adatnyilvántartás D | 8000 pont | D0-D7999 |
| Különleges adatregiszter SD | 512 pont | SD8000~SD8511 |
| Index nyilvántartás | 16 pont | V0~V7, Z0~Z7 |
| Bővítési regiszter | 32768 pont | R0~R32767 |
| Mutató | 4096 pont | P0~P4095 |
| Megszakadt | 6 pont | I00*~I50* Bemeneti megszakítás |
| 3 pont | I6**~I8** Időzítési megszakítás | |
| 6 pont | I010~I060 Nagy sebességű számláló megszakítás | |
| Mestervezérlés beágyazással | 8 pont | N0~N7 |
| állandó K | - | 16 bites tartomány: -32768~ 32767, 32 bites tartomány: -2147483648~ 2147483647 |
| állandó H | - | 16 bites tartomány: 0~FFFF, 32 bites tartomány: 0~FFFFFFFF |
| Valós szám (E) | - | -3,40 × 10-38~ -1,17 × 10-38 , 1,17 × 10-38 ~ 3,40 × 1038 |
| Karakterlánc | - | A " " jellel keretezett félsarok karakter maximális hossza 32 karakter |
Nagy sebességű számláló
| Bemenet Elosztás | Egyfázisú egyszámláló | AB fázisszámláló | AB fázisszámláló | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
