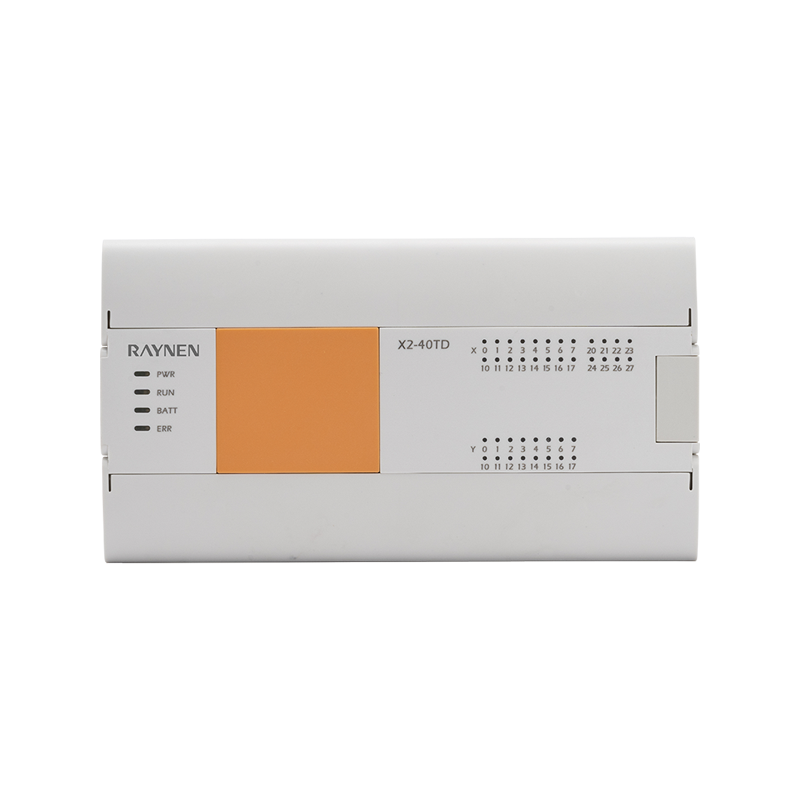

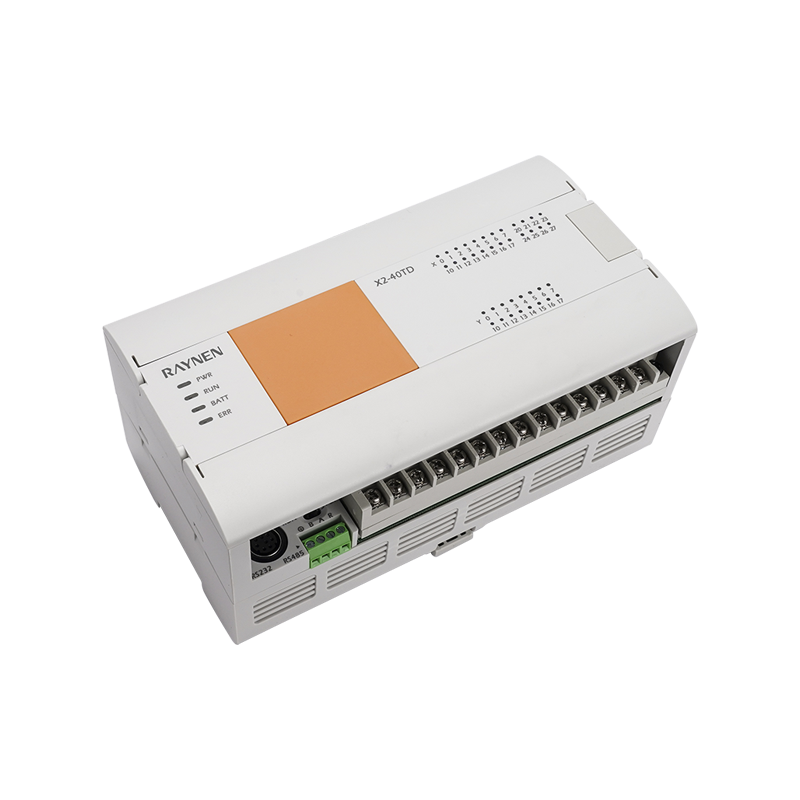

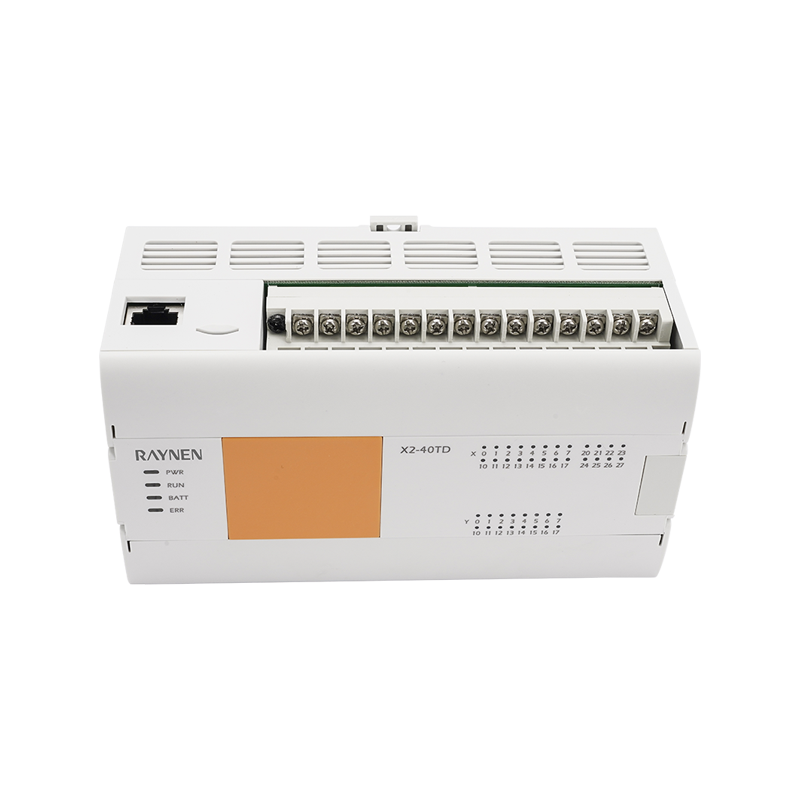

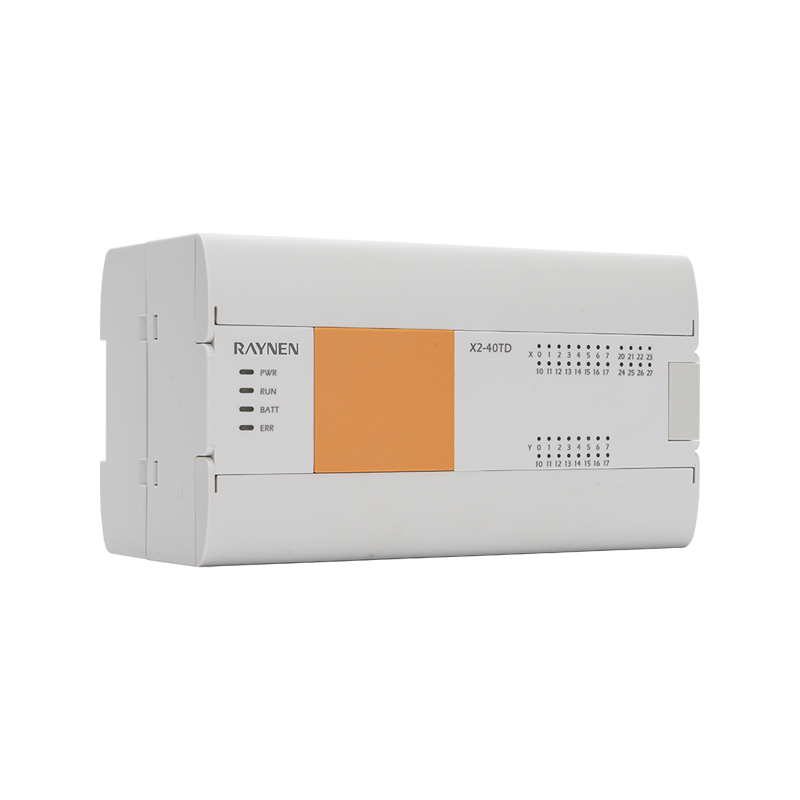

Termék összefoglaló
| | • Lineáris interpolációval, kéttengelyes nagy sebességű impulzuskimenettel, nagy sebességű számlálással és egyéb mozgásvezérlő funkcióval • Valós idejű óra, az áramkimaradási adatok véglegesen tárolódnak • Támogatja a BD bővítőkártyát, és akár 7 modult is bővíthet |
Előny
| | | | |
| Interfész | Bemenet/kimenet | Bővítőkártya | BD tábla |
| Integrált hálózati port RS232/485 | 2 csatornás nagy sebességű számláló 2 tengelyes 60K nagy sebességű impulzus | Kibővített Max 7 modul | 1 BD kártya támogatása |
Modellnómenklatúra

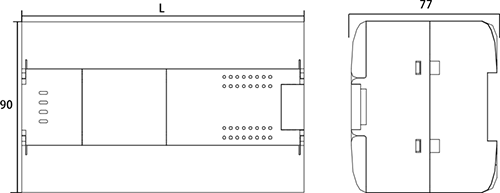

Termék mérete (egység: mm)
 |
|
Paraméter
| Tétel | Tápellátási specifikációk | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Tápfeszültség | 10W | 12W | 12W | 14W |
| Feszültség tartomány | DC24V | |||
| Hagyja a pillanatnyi áramszünet idejét | DC 20,4~28,8V | |||
| Tápfeszültség biztosíték | 5 ms alatti átmeneti áramkimaradás esetén a művelet folytatódik | |||
| Impulzusáram | 60V 2A | |||
| DC24V adott teljesítmény | 12A, 0,5 ms alatt/28,8 V DC | |||
| DC5V beépített tápellátás | 300mA alatt | |||
| Tétel | Tápellátási specifikációk | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Írja be a számot | 14 | 16 | 24 | 36 | |
| Nagy sebességű számláló | Egyfázisú 200KHz[3 db], AB fázis 100KHz[3 db] | ||||
| Bemeneti típus | Mosogató típusa/forrás típusa | ||||
| Bemeneti jel feszültsége | DC forrás típusa: DC20.4V~28.8V | ||||
| Bemeneti impedancia | X0-X5 | 3,3K | |||
| X6-X7 | 5,6K | 3,3K | |||
| X10 fent | - | 5,6K | |||
| Bemeneti induktivitás áramon | X0-X5 | 5mA felett | |||
| X6-X7 | 4mA | 5mA felett | |||
| X10 fent | - | 4mA felett | |||
| KI Bemeneti induktivitás áram | 1mA alatt | ||||
| Bemeneti válaszidő | ＜4,5 ms | ||||
| Bemeneti jel formája | Nincs feszültség érintkező bemenet | ||||
| Nyelő bemenet: NPN nyitott kollektoros tranzisztor | |||||
| Forrás bemenet: PNP nyílt kollektoros tranzisztor | |||||
| Bemeneti hurok leválasztása | Optocsatoló szigetelés | ||||
| Bemeneti műveletek megjelenítése | A panelen lévő LED világít, amikor az optocsatolót működtetik | ||||
| Tétel | Tápellátási specifikációk | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Kimeneti szám | 10 | 16 | 16 | 24 | |
| Impulzusfrekvencia (max.) | Egyvégű 2 tengelyes 200K | ||||
| Kimenet típusa | Tranzisztor/szivárgó kimenet | ||||
| Külső tápegység | DC5~30V | ||||
| Max terhelés | Ellenállási terhelés | 0,5A/út | |||
| Induktív terhelés | 12W/DC24V | ||||
| Lámpaterhelés | 5W/DC24V | ||||
| Közepes terhelés | 5 mA (DC5 ~ 24 V) | ||||
| Válaszidő | KI→BE | Nagy sebesség: 5μs alatt/10mA felett (DC5 ~24V) | |||
| Gyakori: 0,2 ms alatt/200 mAa felett (DC24V) | |||||
| BE→KI | Nagy sebesség: 5μs alatt/10mA felett (DC5 ~24V) | ||||
| Gyakori: 0,2 ms alatt/200 mAa felett (DC24V) | |||||
| Hurok szigetelés | Optocsatoló szigetelés | ||||
| Kimeneti műveletek megjelenítése | A panelen lévő LED világít, amikor az optocsatolót működtetik | ||||
Szoftverkomponens erőforrások
| Tétel | Teljesítmény | |
| X bemeneti relé | 256 pont | X0~X377 |
| Y kimeneti relé | 256 pont | Y0~Y377 |
| M segédrelé | 7680 pont | M0 ~ Reteszelő indítás (Állítsa be a kikapcsolási nem tartási területet) |
| Retesz kezdete ~ retesz vége (Állítsa be a teljesítménytartási területet, Max M1023) | ||
| Reteszelő vége ~M7679 (rögzített teljesítménytartó terület) | ||
| Speciális SM segédrelé | 512 pont | SM8000~SM8511 |
| S állapotrelé | 4096 pont | S0-S4095 |
| időzítő T | 200 pont | T0 ~ T199 (100 ms időalap) |
| T192~T199 (Subrutin specializáció) | ||
| 46 pont | T200 ~ T245 (10 ms időalap) | |
| 4 pont | T246~T249 (1 ms kumulatív típus) | |
| 6 pont | T250 ~ T255 (100 ms kumulatív típus) | |
| 256 pont | T256 ~ T511 (1 ms időalap) | |
| 16 bites számláló | 200 pont | C0-C199 |
| 32 bites számláló | 56 pont | C200~C234 |
| Nagy sebességű számláló | - | C235~C255 |
| Adatnyilvántartás D | 8000 pont | D0-D7999 |
| Különleges adatregiszter SD | 512 pont | SD8000~SD8511 |
| Index nyilvántartás | 16 pont | V0~V7, Z0~Z7 |
| Bővítési regiszter | 32768 pont | R0~R32767 |
| Mutató | 4096 pont | P0~P4095 |
| Megszakítva | 6 pont | I00*~I50* Bemeneti megszakítás |
| 3 pont | I6**~I8** Időzítési megszakítás | |
| 6 pont | I010~I060 Nagy sebességű számláló megszakítás | |
| Mestervezérlés beágyazással | 8 pont | N0~N7 |
| állandó K | - | 16 bites tartomány: -32768~ 32767, 32 bites tartomány: -2147483648~ 2147483647 |
| állandó H | - | 16 bites tartomány: 0~FFFF, 32 bites tartomány: 0~FFFFFFFF |
| Valós szám (E) | - | -3,40 × 10-38~ -1,17 × 10-38, 1,17 × 10-38 ~ 3,40 × 1038 |
| Karakterlánc | - | A " " jellel keretezett félsarok karakter maximális hossza 32 karakter |
Nagy sebességű számláló
| Bemenet Elosztás | Egyfázisú egyszámláló | AB fázisszámláló | AB fázisszámláló | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
